Trasowanie to etap przygotowawczy w warsztacie, w którym przenosi się wymiary z rysunku technicznego na materiał (np. blachę, płaskownik, kształtownik), aby później wykonać cięcie, wiercenie, gięcie lub dopasowanie elementów. W montażu systemów rurociągowych trasowanie bywa potrzebne np. przy wyznaczaniu miejsc otworów montażowych, rozstawu podpór czy elementów konstrukcyjnych.

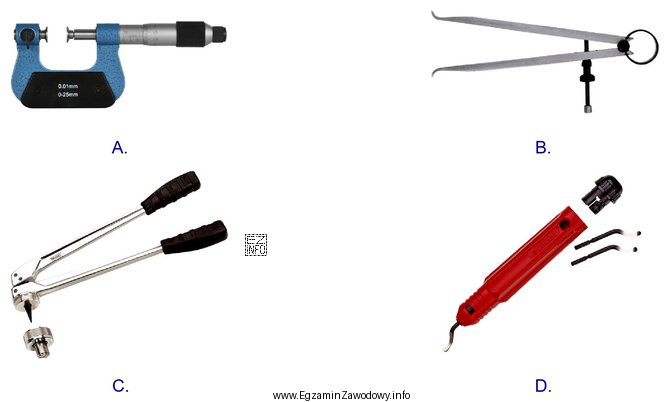

Odpowiedź "cyrkiel traserski" jest właściwa, ponieważ jest to typowy przyrząd traserski używany do:
- wyznaczania łuków i okręgów na powierzchni materiału,
- odmierzania i przenoszenia odległości (np. z podziałki/rysunku na detal),
- odkładania promieni oraz rozstawów otworów na okręgu.
Cyrkiel traserski rozpoznaje się po tym, że ma dwie metalowe, ostre końcówki (do rysowania/rycia na materiale) oraz mechanizm regulacji rozwarcia (często śruba nastawcza). To odróżnia go od przyborów "papierniczych" i od przyrządów stricte pomiarowych.
Pozostałe rysunki są niepoprawne, jeśli przedstawiają narzędzia o innym przeznaczeniu, np.:
- narzędzia do pomiaru (służą do odczytu wymiaru, ale nie do wyznaczania łuków/okręgów na materiale),
- narzędzia do wykonywania otworów/znaków punktowych (np. do punktowania), które nie zastępują cyrkla przy trasowaniu okręgów,
- narzędzia do rysowania na papierze, które mają inną konstrukcję i nie są przystosowane do pracy na metalu.
Wskazówka egzaminacyjna: gdy pytanie dotyczy "przyrządu do trasowania", szukaj cech umożliwiających rysowanie/rycie na materiale (ostre końcówki, sztywna konstrukcja, regulacja) oraz powiązania z wyznaczaniem geometrii (łuk/okrąg).
