Konstrukcja budynku wielokondygnacyjnego może mieć różne układy konstrukcyjne. W praktyce najczęściej rozróżnia się m.in. układ ścianowy (gdy główne elementy nośne to ściany) oraz układ słupowy/szkieletowy (gdy dominują słupy i rygle). W zadaniu chodzi o układ mieszany ścianowo-słupowy wykonany z elementów prefabrykowanych, czyli takich, które powstają w wytwórni i są montowane na budowie.
W układzie mieszanym kluczowe jest to, że:
- Ściany nośne (np. prefabrykowane panele/ściany żelbetowe) przenoszą część obciążeń pionowych i mogą usztywniać budynek.
- Słupy (również prefabrykowane) przenoszą obciążenia z belek/stropów i przekazują je na niższe kondygnacje oraz fundamenty.
- Na schemacie/rysunku rozpoznasz to po jednoczesnym występowaniu symboli/oznaczeń ścian nośnych oraz słupów jako elementów podporowych.

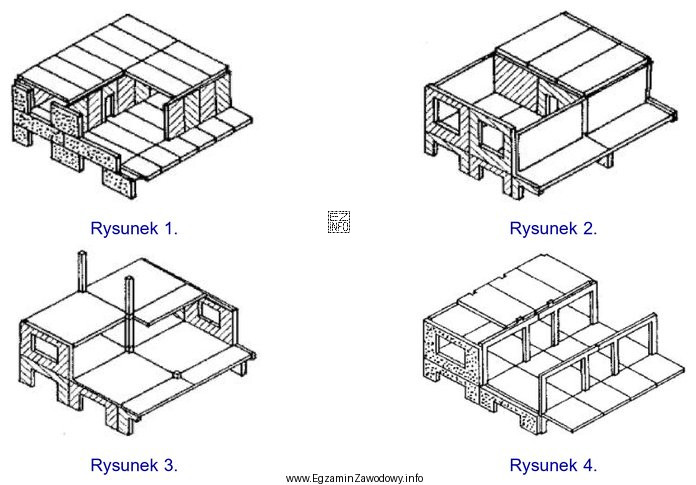

Odpowiedź "Na rysunku 3." jest właściwa, ponieważ wskazuje schemat przedstawiający właśnie taki układ: współpracę ścian nośnych i słupów w konstrukcji prefabrykowanej. Pozostałe wskazania są niepoprawne, gdyż odnoszą się do schematów, które reprezentują inne rozwiązania (np. układ zasadniczo ścianowy albo zasadniczo słupowy) lub nie pokazują równocześnie obu typów pionowych elementów nośnych.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, nazwij "w głowie" typ układu dla każdego schematu (ścianowy, słupowy, mieszany). Dopiero potem porównaj z treścią pytania. To ogranicza błąd zgadywania na podstawie pierwszego wrażenia.
