Układ konstrukcyjny budynku opisuje, jak rozmieszczone są główne elementy nośne (np. ściany nośne, ramy, rzędy słupów) oraz w jakim kierunku "pracuje" konstrukcja w przenoszeniu obciążeń.
Układ podłużny oznacza, że dominujące elementy nośne są zorganizowane tak, iż ich przebieg i powtarzalność odnoszą się do kierunku wzdłużnego budynku (najczęściej równolegle do jego dłuższego boku). Na rysunku zwykle widać wtedy ciągłe linie ścian nośnych lub pasma osi/słupów układające się wzdłużnie, a podział na przęsła i podpory "ustawia się" w tym właśnie kierunku.

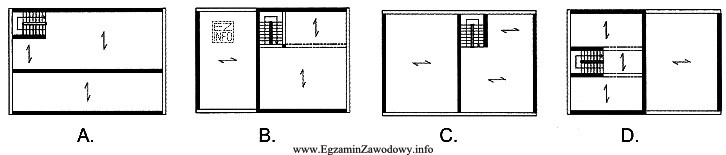

Dlatego poprawny wybór to ten schemat, na którym elementy konstrukcyjne tworzą wyraźny, powtarzalny układ biegnący podłużnie. Pozostałe schematy są nieprawidłowe, jeżeli:
- pokazują układ poprzeczny, czyli dominację ścian/ram prostopadłych do dłuższej osi budynku,
- przedstawiają układ mieszany, gdzie część elementów jest podłużna, a część poprzeczna i nie ma jednoznacznej dominacji,
- albo mają rozmieszczenie elementów nośnych, które nie odpowiada definicji układu podłużnego (np. "siatka" bez wyraźnego kierunku).
W zadaniach egzaminacyjnych warto stosować prostą procedurę: (1) ignoruj sam obrys budynku, (2) znajdź elementy nośne, (3) sprawdź, czy ich przebieg i powtarzalność są wzdłuż czy w poprzek, (4) dopiero wtedy wybierz rysunek.
