KWALIFIKACJA MTL3 - CZERWIEC 2016

PYTANIE NR 39.
Na którym rysunku przedstawiono schemat działania urządzenia do poziomego odlewania ciągłego?

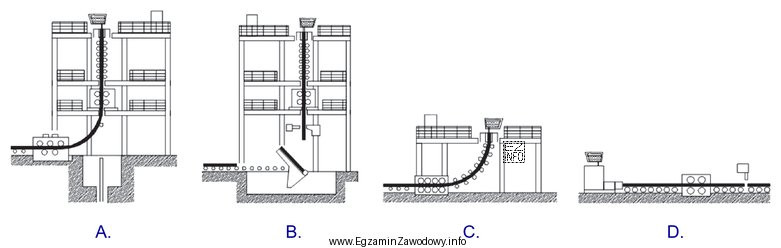

Ilustracja przedstawia cztery schematy techniczne oznaczone literami A, B, C i D, które mogą być związane z procesami
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat poziomego odlewania ciągłego rozpoznaje się po poziomym kierunku formowania i odbioru pasma/odlewu z chłodzonej kokili oraz po obecności układu wyciągania i chłodzenia wzdłuż toru odlewu. Poprawny wybór wskazuje rysunek pokazujący taki układ pracy instalacji.

Pełne wyjaśnienie:

W poziomym odlewaniu ciągłym (horizontal continuous casting) ciekły metal jest doprowadzany do chłodzonej kokili, a następnie powstający odlew/pasmo jest ciągle odbierany w kierunku poziomym. Kluczowym kryterium rozpoznania schematu nie jest liczba szczegółów, lecz logika przepływu materiału i orientacja procesu.

Poprawny schemat powinien typowo sugerować:

  • doprowadzenie ciekłego metalu do strefy krystalizacji,
  • kokilę/chłodzoną formę (strefa intensywnego odbioru ciepła),
  • ciągnienie/wyciąganie odlewu (rolki lub mechanizm odbioru),
  • chłodzenie wzdłuż drogi odlewu (co najmniej pierwotne, często także wtórne),
  • poziomy tor odlewu — odlew "wychodzi" na bok, a nie w dół.

Odpowiedź "D" jest wskazana jako poprawna, bo odpowiada schematowi, który przedstawia poziomy kierunek odlewania ciągłego wraz z typowymi węzłami procesu (strefa krystalizacji w kokili oraz odbiór/ciągnienie odlewu). Pozostałe rysunki są błędne, jeśli pokazują orientację pionową, brak ciągłego odbioru (bardziej jak odlewanie okresowe) albo układ technologiczny niepasujący do odlewania ciągłego (np. samą formę bez ciągnienia).

Wskazówka egzaminacyjna: najpierw ustal, w którą stronę "porusza się" odlew na schemacie (poziomo czy pionowo), a dopiero potem szukaj elementów takich jak kokila i mechanizm odbioru. To ogranicza ryzyko pomyłki wynikającej z podobieństwa rysunków.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Poziome odlewanie ciągłe to proces, w którym ciekły metal krzepnie w chłodzonej kokili, a powstający odlew jest odbierany w sposób ciągły w kierunku poziomym. Linia zwykle obejmuje doprowadzenie metalu, strefę krystalizacji, chłodzenie i mechanizm wyciągania.
Najprościej sprawdzić kierunek odbioru odlewu: w poziomym odlew "wychodzi" na bok (tor poziomy). Dodatkowo na schemacie często widać układ wyciągania/rolek ustawiony w jednej linii z kokilą oraz chłodzenie rozmieszczone wzdłuż poziomej drogi odlewu.
Typowo występują: doprowadzenie ciekłego metalu, kokila (strefa krystalizacji), chłodzenie (pierwotne i często wtórne), układ odbioru/ciągnienia (rolki, chwytaki) oraz miejsce cięcia lub odbioru odcinków. Dokładny układ zależy od materiału i wyrobu.
Wyciąganie stabilizuje odbiór odlewu z kokili i utrzymuje ciągłość procesu. Bez kontrolowanego ruchu odlew mógłby się zakleszczać, a prędkość odbioru wpływa na krystalizację, jakość powierzchni oraz ryzyko pęknięć i nieciągłości w odlewie.
Różni się przede wszystkim orientacją: w pionowym odlew jest prowadzony w dół (czasem z łukiem prowadzenia), a w poziomym w bok. Zmiana orientacji wpływa na prowadzenie pasma, organizację chłodzenia, rozwiązania transportu/cięcia oraz na sposób, w jaki ocenia się ryzyko niektórych wad.
Nie zawsze. Kokila występuje też w odlewaniu kokilowym (okresowym). O odlewaniu ciągłym świadczy przede wszystkim ciągły odbiór odlewu oraz elementy toru prowadzenia (rolki/wyciąganie) i chłodzenie rozmieszczone wzdłuż drogi odlewu.
Częste pomyłki to: sugerowanie się liczbą detali zamiast orientacją procesu, mylenie układu pionowego z poziomym, nieuwzględnianie mechanizmu odbioru odlewu oraz traktowanie schematu odlewania okresowego jako ciągłego. Pomaga analiza "skąd–dokąd płynie metal i dokąd wychodzi odlew".
Stosuje się je tam, gdzie korzystne jest prowadzenie odlewu w poziomie i kompaktowa zabudowa linii, często przy określonych wyrobach (np. pręty, profile) i materiałach. Dobór technologii zależy od jakości wymaganej, wydajności, geometrii oraz organizacji produkcji w zakładzie.
Chłodzenie decyduje o tempie krzepnięcia, grubości naskórka krystalicznego i stabilności procesu. Zbyt słabe chłodzenie grozi niedokrzepleniem i deformacją, a zbyt intensywne może zwiększać naprężenia i ryzyko pęknięć. Na schematach chłodzenie często sygnalizuje, że to proces ciągły.
Najlepiej ćwiczyć na wielu rysunkach i zawsze odpowiadać na te same pytania: kierunek odbioru odlewu, obecność kokili, gdzie jest chłodzenie i czy jest mechanizm wyciągania. Warto też porównywać schematy pionowe i poziome obok siebie, żeby utrwalić różnice.
info

Około 37% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Specjaliści zwracają uwagę: "Schemat poziomego odlewania ciągłego rozpoznaje się po poziomym kierunku formowania i odbioru pasma/odlewu z chłodzonej kokili oraz po obecności układu wyciągania i chłodzenia wzdłuż toru odlewu."
