KWALIFIKACJA ELE2 - CZERWIEC 2017



PYTANIE NR 9.
Na którym rysunku przedstawiono schemat połączenia uzwojeń transformatora pracującego w układzie Dy?

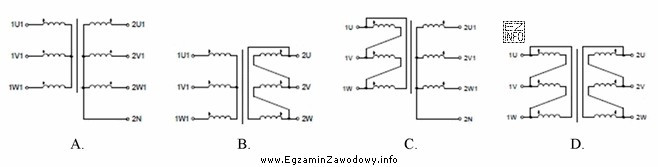

Ilustracja przedstawia cztery schematy połączeń uzwojeń transformatora, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ Dy oznacza, że jedno uzwojenie transformatora jest połączone w trójkąt (D), a drugie w gwiazdę (y). Poprawny wybór to rysunek, na którym w schemacie widać jednocześnie połączenie typu delta po jednej stronie i połączenie typu star po drugiej. W tym zestawie jest to odpowiedź "C".

Pełne wyjaśnienie:

Oznaczenie Dy jest skrótem opisu grupy połączeń transformatora trójfazowego. Litera D oznacza połączenie uzwojenia w trójkąt (delta), a litera y oznacza połączenie uzwojenia w gwiazdę (star).

W praktyce, aby poprawnie rozpoznać schemat dla Dy na rysunku, należy:

  • zidentyfikować stronę, na której trzy fazy są połączone w pętlę (zamknięty obwód między fazami) – to cecha trójkąta,
  • zidentyfikować stronę, na której trzy uzwojenia mają wspólny punkt (węzeł/neutralny) – to cecha gwiazdy.

Dlatego odpowiedź "C" jest poprawna, bo przedstawia układ, w którym jedna strona transformatora ma połączenie typu delta, a druga strona ma połączenie typu gwiazda, czyli dokładnie Dy.

Pozostałe odpowiedzi są błędne, bo prezentują inne konfiguracje:

  • schematy z gwiazdą po obu stronach lub trójkątem po obu stronach nie spełniają warunku "D" i "y" jednocześnie,
  • schematy z zamienionym typem połączenia (gwiazda tam, gdzie oczekiwany jest trójkąt) wynikają zwykle z mylenia symboliki lub nieuwzględnienia, że w oznaczeniu Dy występują dwa różne typy połączeń.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze nazwij "na głos" oba typy połączeń widoczne na rysunku (delta czy gwiazda). Dopiero potem porównaj z symbolem Dy – to ogranicza błędy wynikające z pośpiechu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza symbol Dy w transformatorach trójfazowych?
Dy oznacza układ połączeń uzwojeń transformatora: jedna strona jest połączona w trójkąt (D), a druga w gwiazdę (y). Na schemacie szukasz więc jednocześnie "pętli" delta oraz wspólnego punktu gwiazdy.
Jak rozpoznać połączenie trójkąt (delta) na schemacie uzwojeń?
Połączenie delta rozpoznasz po tym, że końce uzwojeń są połączone tak, aby tworzyć zamknięty obwód między trzema fazami (każda faza łączy się z następną). Nie ma jednego wspólnego punktu dla wszystkich trzech uzwojeń.
Jak rozpoznać połączenie gwiazda (star) na schemacie transformatora?
W połączeniu gwiazda trzy uzwojenia mają wspólny punkt (węzeł), często interpretowany jako punkt neutralny. Na rysunku widać, że jeden koniec każdego z trzech uzwojeń schodzi do jednego miejsca.
Dlaczego w oznaczeniu Dy występują różne litery dla stron transformatora?
Bo oznaczenie opisuje dwa niezależne połączenia po dwóch stronach transformatora. Jedna strona może być połączona w delta (D), a druga w gwiazdę (y). Dzięki temu uzyskuje się inne własności sieci, np. możliwość wyprowadzenia punktu neutralnego po stronie gwiazdy.
Czy układ Dy zawsze oznacza obecność punktu neutralnego?
Punkt neutralny jest charakterystyczny dla strony połączonej w gwiazdę. Sam zapis "Dy" mówi, że gwiazda występuje po jednej stronie, więc możliwy jest punkt wspólny. To, czy jest wyprowadzony na zacisk, zależy od konstrukcji i schematu wyprowadzeń.
Jakie są typowe pomyłki przy odczycie grup połączeń typu Dy?
Najczęściej myli się: delta z gwiazdą (patrzenie na pojedynczy element), wielkość liter (D vs d, Y vs y) oraz przypisanie połączeń do niewłaściwej strony rysunku. Pomaga metoda: najpierw nazwij oba połączenia, dopiero potem porównaj z symbolem.
Czy w zadaniach egzaminacyjnych Dy oznacza przesunięcie fazowe?
Sam zapis "Dy" informuje o typach połączeń (delta i gwiazda). Przesunięcie fazowe zwykle zapisuje się dodatkowo (np. liczba w grupie wektorowej). Jeśli w treści nie podano liczby, zadanie zazwyczaj sprawdza tylko rozpoznanie połączeń, nie kąta przesunięcia.
Kiedy w praktyce stosuje się transformator z połączeniem delta–gwiazda?
Stosuje się go m.in. wtedy, gdy po stronie wtórnej potrzebna jest sieć z punktem neutralnym (gwiazda), a po stronie pierwotnej korzystne jest połączenie delta (np. ze względu na pewne składowe prądów i sposób pracy sieci). Dobór zależy od projektu zasilania.
Jak szybko sprawdzić, czy rysunek pokazuje Dy, a nie Yd?
Użyj prostego testu: znajdź gwiazdę (wspólny punkt) i znajdź deltę (zamknięta pętla). Potem zobacz, która strona rysunku odpowiada której literze w symbolu. Jeśli litery są "odwrócone", to będzie Yd zamiast Dy.
Czy technik gazownictwa powinien rozumieć takie schematy transformatorów?
W praktyce gazownictwa spotyka się urządzenia zasilane elektrycznie (automatyka, telemetria, ochrona katodowa, stacje gazowe). Podstawy czytania schematów i rozpoznawania połączeń mogą pomóc w bezpiecznej eksploatacji i współpracy z dokumentacją techniczną obiektu.
info

Statystycznie 49% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Układ Dy oznacza, że jedno uzwojenie transformatora jest połączone w trójkąt (D), a drugie w gwiazdę (y)."

Materiały:

  • Podręcznik z elektrotechniki ogólnej (dział: transformatory trójfazowe i grupy połączeń)
  • Materiały dydaktyczne dotyczące grup wektorowych transformatorów (D, Y, Z; litery duże/małe)
  • Zadania treningowe z rozpoznawania schematów połączeń uzwojeń (delta/gwiazda)
