PYTANIE NR 12.

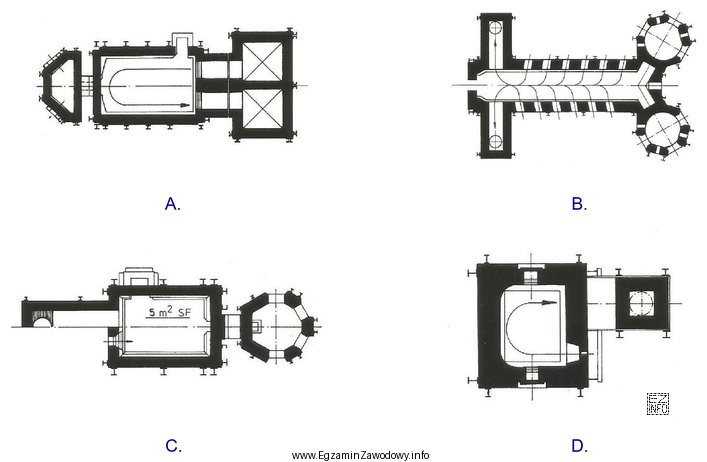

Na którym rysunku przedstawiono schemat przekroju pieca szklarskiego z komorami regeneracyjnymi?
Ilustracja przedstawia cztery schematy techniczne, oznaczone literami A, B, C i D, które mogą być używane w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Piec z komorami regeneracyjnymi rozpoznaje się po obecności regeneratorów (komór odzysku ciepła spalin) połączonych z kanałami spalin i powietrza do spalania.
W schemacie "A" pokazano układ z centralną częścią pieca oraz dwiema bocznymi komorami regeneracyjnymi rozmieszczonymi symetrycznie, co odpowiada konstrukcji pieca regeneracyjnego.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność rozpoznania na przekroju pieca szklarskiego komór regeneracyjnych, czyli elementów służących do odzysku ciepła ze spalin. W piecach regeneracyjnych gorące spaliny okresowo ogrzewają wypełnienie regeneratorów (materiał akumulujący ciepło), a następnie w kolejnym cyklu to nagromadzone ciepło jest oddawane do powietrza (i/lub gazu) kierowanego do spalania. Z punktu widzenia schematu technicznego typowe są:

  • wyraźnie wydzielone dwie komory (często symetryczne) współpracujące naprzemiennie,
  • powiązanie tych komór z kanałami spalinowymi i powietrznymi,
  • usytuowanie regeneratorów względem części topielnej/palenisk tak, aby umożliwić cykliczną zmianę kierunku przepływu.

Odpowiedź "A" jest poprawna, ponieważ schemat "A" przedstawia przekrój pieca z centralną komorą oraz dwoma bocznymi komorami regeneracyjnymi rozmieszczonymi symetrycznie. Taki układ jest charakterystyczny dla pieca regeneracyjnego, gdzie regeneratory stanowią osobne komory współpracujące z częścią spalania i przepływem spalin.

Pozostałe rysunki (B, C, D) są niepoprawne w kontekście tego pytania, ponieważ nie przedstawiają kluczowej cechy pieca regeneracyjnego w postaci jednoznacznie wydzielonych komór/regeneratorów powiązanych z obiegiem spalin i powietrza. Częstym błędem jest uznanie dowolnych bocznych przestrzeni lub kanałów za regeneratory – w rzeczywistości regenerator musi pełnić funkcję akumulacji i oddawania ciepła w cyklu pracy, co na schemacie powinno być czytelne przez wydzielone komory i ich połączenia.

Wskazówka egzaminacyjna: gdy widzisz kilka schematów pieców, najpierw szukaj elementów odpowiedzialnych za odzysk ciepła (regeneratory lub rekuperator). Jeśli na rysunku są dwie symetryczne komory współpracujące naprzemiennie z przepływem spalin/powietrza, to najczęściej jest to konstrukcja regeneracyjna.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Komory regeneracyjne (regeneratory) to części pieca, które magazynują ciepło spalin, a potem przekazują je do powietrza (i/lub gazu) doprowadzanego do spalania. Dzięki temu piec zużywa mniej paliwa i ma wyższą sprawność cieplną.
Najczęściej widać dwie wydzielone komory po bokach lub w układzie symetrycznym oraz kanały prowadzące spaliny i powietrze. Regeneratory są wyraźnymi "blokami" obiegu cieplnego, a nie tylko zwykłymi kanałami przepływowymi.
Regeneracja pozwala wykorzystać energię ze spalin do podgrzania powietrza do spalania. W praktyce oznacza to mniejsze zużycie paliwa, stabilniejszą pracę pieca i lepszą kontrolę warunków cieplnych w strefie topienia.
W piecu regeneracyjnym ciepło jest akumulowane w regeneratorach i oddawane cyklicznie. W piecu rekuperacyjnym ciepło jest przekazywane ciągle w wymienniku (rekuperatorze). Na schemacie regeneratory to zwykle duże komory, a rekuperator wygląda jak wymiennik.
Uczniowie często mylą regeneratory z kanałami spalinowymi, komorami przyłączeniowymi albo przestrzeniami technologicznymi. Regenerator powinien być pokazany jako wyodrębniona komora związana z odzyskiem ciepła, a nie tylko "pusta przestrzeń" obok pieca.
Bardzo często są rozmieszczone symetrycznie (dwie strony), bo pracują naprzemiennie, ale szczegóły zależą od konstrukcji pieca. Na egzaminie liczy się rozpoznanie samej idei regeneratorów i ich wyodrębnienia na przekroju.
W zadaniach z rysunkami sama definicja zwykle nie wystarcza. Trzeba znaleźć na schemacie cechy konstrukcyjne (komory, kanały, symetria układu) i dopiero je dopasować. To typowe sprawdzenie umiejętności czytania dokumentacji technicznej.
Najczęstsze błędy to wybór rysunku "najbardziej skomplikowanego", pomijanie obiegu spalin i powietrza oraz mylenie regeneratora z rekuperatorem. Pomaga zasada: szukaj wyodrębnionych komór odzysku ciepła, nie tylko kanałów.
Najlepiej pracować na wielu przekrojach i robić checklistę: gdzie są spaliny, gdzie jest powietrze, czy widać osobne komory odzysku ciepła, czy układ jest symetryczny. Warto też porównywać schematy pieców regeneracyjnych i rekuperacyjnych.
Tak. Mają wpływ m.in. na sprawność energetyczną, temperaturę powietrza do spalania i stabilność procesu. W eksploatacji ważne jest utrzymanie drożności kanałów i właściwej pracy układu przepływów, bo to bezpośrednio przekłada się na zużycie paliwa.
