KWALIFIKACJA MOD3 + MOD7 - STYCZEŃ 2017



PYTANIE NR 29.

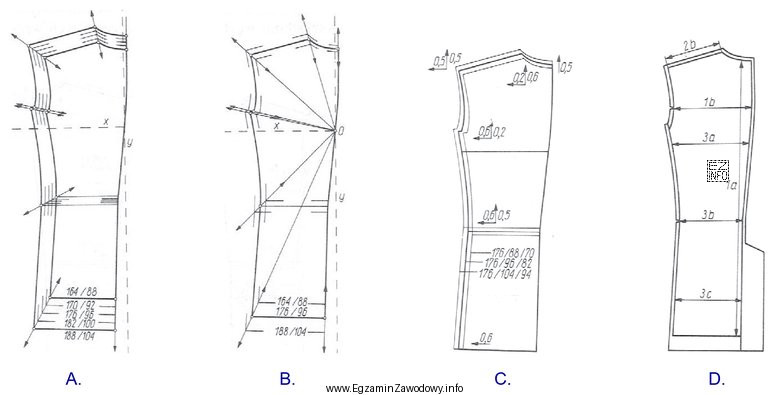

Na którym rysunku przedstawiono stopniowanie szablonu tyłu marynarki metodą proporcjonalno-obliczeniową?
Na którym rysunku przedstawiono stopniowanie szablonu tyłu marynarki
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek C przedstawia stopniowanie szablonu tyłu marynarki metodą proporcjonalno-obliczeniową, co można rozpoznać po zastosowaniu liczbowych oznaczeń zmian w poszczególnych punktach szablonu, które są wyraźnie zaznaczone i opisane. Metoda ta polega na proporcjonalnym dostosowywaniu wymiarów szablonu zgodnie z określonymi obliczeniami, co jest widoczne na rysunku C przez szczegółowe oznaczenia zmian wymiarów w różnych punktach szablonu.
