Dioda Schottky’ego (często nazywana też diodą barierową) jest elementem półprzewodnikowym, którego działanie wynika z bariery metal–półprzewodnik. W praktyce szkolnej i egzaminacyjnej kluczowe jest jednak nie tyle jej model fizyczny, ile umiejętność rozpoznania symbolu na schemacie.
Podstawowy symbol diody pokazuje kierunek przewodzenia (od anody do katody), a katoda jest oznaczona "kreską" po stronie, do której prąd konwencjonalny nie płynie w stanie przewodzenia. W symbolach diod specjalnych ta część bywa celowo zmieniana (dodatkowy "złamany" element, dopisek lub modyfikacja kreski), aby odróżnić typ elementu.

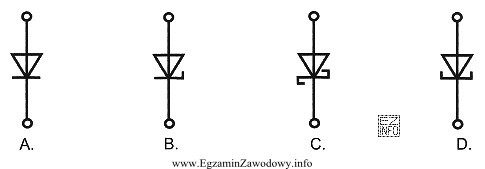

Dlatego poprawna odpowiedź to rysunek, na którym widać symbol diody z charakterystycznym znakiem odróżniającym diodę Schottky’ego od standardowej diody prostowniczej. Warianty błędne to te, które przedstawiają symbol zwykłej diody lub inne wykonania symbolu, ale bez wyróżnika Schottky’ego.
- Jeśli rysunek wygląda jak "zwykła dioda" bez dodatkowego znaku przy katodzie, to zwykle nie jest to Schottky.
- Jeśli modyfikacja znajduje się w innym miejscu niż oznaczenie katody albo ma formę typową dla innej rodziny elementów, to również jest to odpowiedź błędna.
Wskazówka egzaminacyjna: najpierw znajdź na każdym rysunku stronę katody, a dopiero potem sprawdź, czy jej oznaczenie ma dodatkowy wyróżnik. To ogranicza pomyłki wynikające z pobieżnego podobieństwa symboli.
