KWALIFIKACJA ROL2 - CZERWIEC 2019 (test 2)



PYTANIE NR 20.

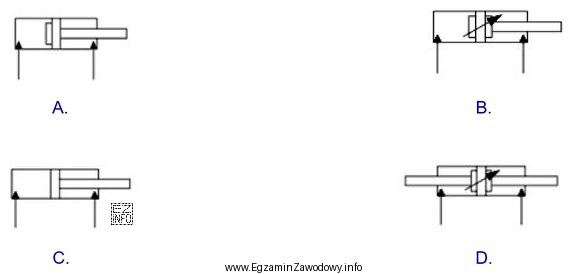

Na którym rysunku przedstawiono symbol jednotłoczyskowego siłownika dwustronnego działania z nastawnym tłumieniem ruchu w obu skrajnych położeniach tłoka?
Na którym rysunku przedstawiono symbol jednotłoczyskowego siłownika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek B przedstawia symbol jednotłoczyskowego siłownika dwustronnego działania z nastawnym tłumieniem ruchu w obu skrajnych położeniach tłoka. Można to rozpoznać po symbolach tłumienia (czarne prostokąty z przekreśleniem) umieszczonych na obu końcach siłownika, co wskazuje na możliwość regulacji tłumienia w obu kierunkach ruchu tłoka.
