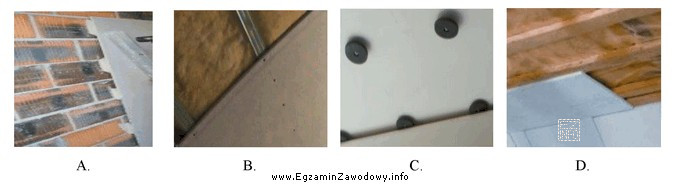

Pytanie sprawdza umiejętność rozpoznania systemu suchej zabudowy na podstawie rysunku. Aby wskazać poprawny rysunek, trzeba jednocześnie zweryfikować dwie cechy rozwiązania: pojedyncze opłytowanie oraz wykonanie na stabilizatorach.
Pojedyncze opłytowanie oznacza, że okładzina jest wykonana z jednej warstwy płyt gipsowo-kartonowych na danej stronie zabudowy. Na schemacie najczęściej rozpoznaje się to po liczbie zaznaczonych warstw płyt (jedna linia/warstwa płyty, a nie dwie). Jeśli rysunek pokazuje dwie warstwy płyt, rozwiązanie nie spełnia warunku pytania.
Drugim kryterium jest montaż na stabilizatorach. W praktyce chodzi o system, w którym zastosowano dodatkowe elementy stabilizujące konstrukcję (np. stabilizujące połączenie z podłożem lub usztywniające określony układ). Na rysunku należy więc szukać charakterystycznych elementów/łączników opisanych lub narysowanych jako stabilizatory, a nie standardowych połączeń bez tych elementów.
Poprawna odpowiedź to ta, która jednocześnie przedstawia: (1) jedną warstwę płyt oraz (2) rozwiązanie ze stabilizatorami. Pozostałe odpowiedzi są błędne typowo z jednego z powodów:
- pokazują podwójne opłytowanie (częsty błąd: skupienie się na stelażu i pominięcie liczby warstw płyt),
- przedstawiają inny sposób mocowania bez stabilizatorów (częsty błąd: utożsamienie każdego dodatkowego elementu z ‘stabilizatorem’),
- dotyczą innego typu zabudowy (np. inny detal systemowy), przez co nie spełniają warunków pytania.
Wskazówka egzaminacyjna: najpierw policz warstwy płyt (pojedyncze vs podwójne opłytowanie), dopiero potem analizuj detale mocowania. Taka kolejność ogranicza ryzyko wyboru na podstawie ogólnego podobieństwa rysunku.
