Pytanie dotyczy rozpoznania uszkodzenia nawierzchni bitumicznej opisanego jako pęknięcia siatkowe z wykruszeniami. W praktyce są to spękania o układzie wielokątnych "oczek" (gęsta, nieregularna sieć pęknięć), które często wiążą się z pracą zmęczeniową konstrukcji nawierzchni. Kluczowym elementem opisu jest nie tylko sama "siatka" spękań, ale również wykruszenia, czyli ubytki/odspojenia fragmentów mieszanki mineralno-asfaltowej w obrębie spękań.

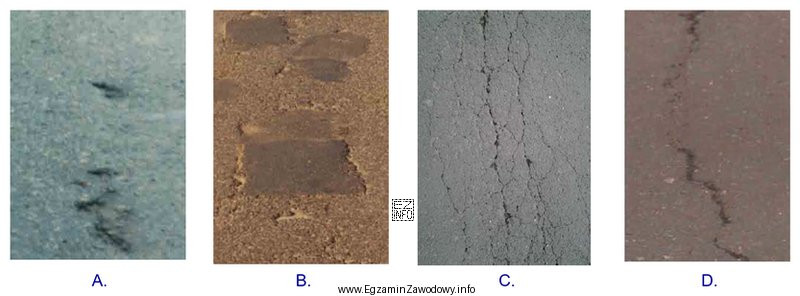

Jak rozpoznać to na rysunku lub zdjęciu?
- Siatkowość: pęknięcia nie są pojedynczą, długą linią (jak typowe pęknięcie podłużne lub poprzeczne), tylko tworzą liczne przecinające się odcinki, budując wzór "oczek".
- Wykruszenia: wzdłuż pęknięć, a szczególnie w miejscach ich skrzyżowań, widoczne są wyszczerbienia i ubytki materiału (krawędzie nie są "czyste", tylko poszarpane).
Odpowiedź wskazująca właściwy rysunek jest poprawna, ponieważ przedstawia jednocześnie te dwie cechy: gęsty, siatkowy układ spękań oraz ubytki materiału powiązane ze spękaniami.
Pozostałe rysunki są błędne typowo z następujących powodów:
- Przedstawiają spękania, ale bez wyraźnych wykruszeń (sama "siatka" lub same rysy nie spełniają pełnego opisu).
- Pokazują pęknięcia o innym przebiegu, np. dominująco podłużnym lub poprzecznym, gdzie nie ma charakterystycznych "oczek".
- Prezentują ubytki (np. wykruszenia) bez wyraźnego, siatkowego układu pęknięć, co nie odpowiada wskazanej nazwie uszkodzenia.
Wskazówka egzaminacyjna: zawsze podkreśl w myślach dwa elementy opisu ("siatkowe" oraz "z wykruszeniami") i dopiero wtedy porównuj warianty. To ogranicza typowy błąd polegający na wybieraniu ilustracji pasującej tylko do jednej części definicji.
