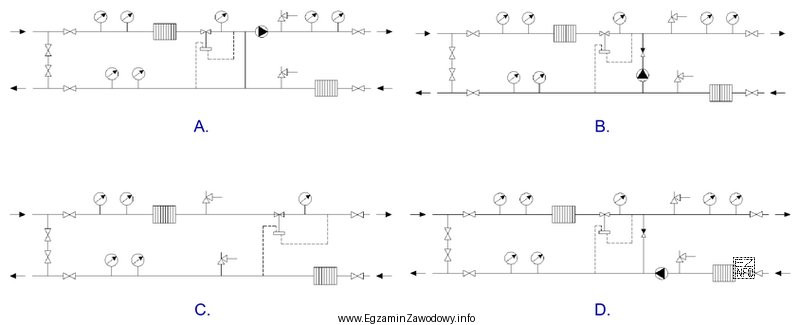

W pytaniu trzeba rozpoznać węzeł ciepłowniczy bezpośredni oraz jednocześnie sprawdzić, gdzie wpięto pompę mieszającą.
Węzeł bezpośredni (w odróżnieniu od pośredniego) nie ma hydraulicznego oddzielenia obiegów przez wymiennik ciepła. Oznacza to, że czynnik z sieci ciepłowniczej jest doprowadzany bezpośrednio do instalacji odbiorczej. Na schemacie typowo nie widać wymiennika płytowego, który byłby charakterystyczny dla układu pośredniego.
Pompa mieszająca na powrocie to taka konfiguracja, w której pompa znajduje się na przewodzie powrotnym (po stronie powrotu z instalacji), a jej praca umożliwia odpowiednie wymieszanie strumieni i stabilizację parametrów (zwłaszcza temperatury) w obiegu odbiorczym. Dlatego na poprawnym rysunku trzeba:
- najpierw jednoznacznie zidentyfikować przewód zasilający i powrotny (wg strzałek/kierunku przepływu lub typowej konwencji rysunkowej),
- następnie sprawdzić, czy symbol pompy jest wpięty właśnie w powrót, a nie w zasilanie ani na obejściu,
- upewnić się, że przedstawiony układ nie jest pośredni (czyli nie występuje wymiennik oddzielający obiegi).
Odpowiedź "A" jest błędna, jeżeli pokazuje pompę w innym miejscu (np. na zasilaniu) albo prezentuje inny typ węzła. Odpowiedź "C" jest niepoprawna, jeśli schemat wskazuje układ pośredni (np. przez obecność wymiennika) lub brak funkcji mieszania. Odpowiedź "D" jest błędna, gdy element mieszający nie jest pompą na powrocie (np. jest to pompa obiegowa w innym obiegu lub układ bez mieszania).
Na egzaminie warto stosować prostą procedurę: (1) znajdź zasilanie i powrót, (2) sprawdź obecność/ brak wymiennika, (3) dopiero potem oceniaj położenie pompy mieszającej.
