Wiązar kratowy drewniany to element konstrukcji dachowej, w którym obciążenia są przenoszone przez układ prętów tworzących kratownicę. Charakterystyczne są: pas górny (zwykle odpowiadający przebiegowi połaci), pas dolny (najczęściej poziomy) oraz pręty środnika (słupki i krzyżulce) tworzące układ trójkątów.
Określenie "trapezowy" odnosi się do zewnętrznego obrysu wiązara. Oznacza to, że konstrukcja nie tworzy pełnego trójkąta równoramiennego, lecz ma kształt trapezu: dolny pas jest prosty i poziomy, a górny pas składa się z dwóch odcinków nachylonych, które nie schodzą się w jeden wierzchołek tak jak w wiązarze trójkątnym.

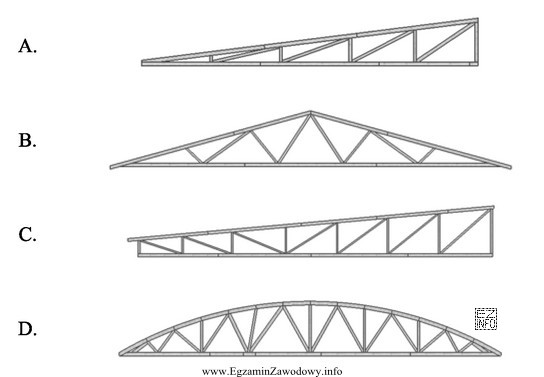

Dlatego poprawna jest odpowiedź "C", ponieważ odpowiada rysunkowi, na którym jednocześnie widać:
- obrys trapezowy (a nie trójkątny ani prostokątny),
- konstrukcję kratową wewnątrz (pręty tworzące trójkąty),
- typowy układ pasów: dolny poziomy i górny nachylony.
Pozostałe rysunki są niepoprawne, gdy przedstawiają inny obrys (np. trójkąt, prostokąt/ramę) albo nie pokazują wiązara kratowego (brak układu prętów środnika tworzących trójkąty), ewentualnie przedstawiają inny typ wiązara niż wskazany w pytaniu.
Wskazówka egzaminacyjna: najpierw sprawdź kształt zewnętrzny (czy to trapez), a dopiero potem potwierdź, że w środku jest kratownica (powtarzalne trójkąty). To ogranicza ryzyko pomyłki wynikającej z samego "wrażenia", że rysunek wygląda na kratowy.
