KWALIFIKACJA BUD2 + BUD8 + BUD12 - CZERWIEC 2022



PYTANIE NR 5.
Na którym rysunku przedstawiono widok lica muru wykonanego z zastosowaniem gotyckiego wiązania cegieł?

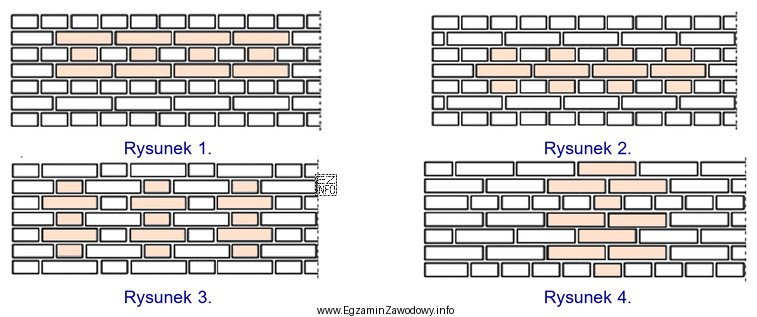

Ilustracja przedstawia cztery różne wzory wiązania cegieł w murze, oznaczone jako Rysunek 1, Rysunek 2, Rysunek 3 i Rysunek
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wiązanie gotyckie rozpoznaje się po charakterystycznym rytmie ułożenia główek i wozówek na licu oraz po przewiązaniu spoin w kolejnych warstwach. Wśród podanych rysunków układ odpowiadający temu wiązaniu wskazuje odpowiedź: "Na rysunku 3."

Pełne wyjaśnienie:

Wiązanie gotyckie to jeden z klasycznych sposobów układania cegieł w murze, możliwy do rozpoznania na licu muru (czyli na widocznej, zewnętrznej powierzchni). W zadaniach egzaminacyjnych sprawdza się przede wszystkim umiejętność odczytania wzoru z rysunku: jakie elementy (główki i wozówki) występują w danej warstwie i jak powtarza się układ w kolejnych warstwach.

Poprawna odpowiedź "Na rysunku 3." oznacza, że właśnie na tym rysunku przedstawiono lico muru o układzie charakterystycznym dla wiązania gotyckiego. Przy rozpoznawaniu warto działać metodycznie:

  • Krok 1: rozróżnij wozówkę (dłuższy bok cegły na licu) i główkę (krótszy bok cegły na licu).
  • Krok 2: sprawdź rytm ich występowania w jednej warstwie (czy widać regularną sekwencję elementów).
  • Krok 3: porównaj kolejne warstwy – kluczowe jest przewiązanie, czyli przesunięcie spoin pionowych tak, by nie tworzyły ciągłych pionowych linii osłabiających mur.

Dlaczego pozostałe odpowiedzi są błędne? Odpowiedzi "Na rysunku 1.", "Na rysunku 2." oraz "Na rysunku 4." wskazują rysunki, na których układ cegieł nie spełnia zestawu cech przypisywanych wiązaniu gotyckiemu (inny rytm główek i wozówek albo inne przewiązanie warstw). Typową pomyłką jest rozpoznawanie wiązania po jednym fragmencie bez weryfikacji przesunięć spoin w sąsiednich warstwach.

Wskazówka egzaminacyjna: nie wybieraj "na oko" najbardziej dekoracyjnego wzoru. Zawsze policz i porównaj sekwencję elementów w dwóch sąsiednich warstwach oraz oceń, czy spoiny pionowe są właściwie przewiązane.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wiązanie gotyckie w murze z cegły?
Wiązanie gotyckie to sposób układania cegieł w murze, który tworzy charakterystyczny rytm główek i wozówek na licu oraz zapewnia przewiązanie spoin w kolejnych warstwach. Stosuje się je m.in. w murach licowych, gdzie liczy się zarówno wytrzymałość, jak i wygląd elewacji.
Jak rozpoznać na rysunku główkę i wozówkę cegły?
Na licu muru wozówka to widoczny dłuższy bok cegły, a główka to widoczny krótszy bok. Przy rozpoznawaniu wiązania najpierw zaznacz, które cegły są główkami, a które wozówkami, a dopiero potem analizuj powtarzalność układu w całej warstwie i między warstwami.
Dlaczego przewiązanie spoin jest ważne w murze?
Przewiązanie spoin sprawia, że spoiny pionowe nie układają się w ciągłe linie. To zwiększa nośność i sztywność muru oraz ogranicza ryzyko spękań. W pytaniach o wiązania egzamin często sprawdza, czy potrafisz zauważyć przesunięcie cegieł między warstwami, a nie tylko wzór w jednej warstwie.
Jakie są najczęstsze pomyłki przy rozpoznawaniu wiązania gotyckiego?
Najczęściej myli się wiązania o podobnym wyglądzie, bo uczeń patrzy tylko na fragment rysunku albo tylko na jedną warstwę. Inny błąd to wybór odpowiedzi "na oko" bez rozróżnienia główek i wozówek. Pomaga metodyka: rozpoznaj elementy, oceń rytm, porównaj kolejne warstwy.
Co oznacza "lico muru" w zadaniach egzaminacyjnych?
Lico muru to zewnętrzna, widoczna powierzchnia muru (np. elewacja albo ściana wewnętrzna bez tynku). Jeśli pytanie dotyczy lica, analizujesz układ cegieł tak, jak jest widoczny z przodu. To ważne, bo niektóre wiązania rozpoznaje się po wzorze na licu, a nie po przekroju muru.
Jak się uczyć wiązań cegieł do egzaminu murarza-tynkarza?
Najlepiej korzystać z atlasu wiązań i uczyć się porównawczo: obok siebie oglądać różne wiązania i opisywać je własnymi słowami (rytm główek/wozówek, przesunięcie spoin). Skuteczne jest też rysowanie prostych schematów 2–3 warstw oraz szybkie testy: "co widzę na licu?" zamiast zapamiętywania nazw bez obrazu.
Czy wiązanie gotyckie stosuje się w murach licowych?
Tak, wiązanie gotyckie bywa stosowane w murach licowych, ponieważ daje uporządkowany wzór na powierzchni oraz zapewnia prawidłowe przewiązanie. W praktyce wybór wiązania zależy od projektu, rodzaju cegły i efektu estetycznego. Na egzaminie kluczowe jest jednak rozpoznanie układu na rysunku, a nie dobór do konkretnej realizacji.
Jak porównywać rysunki wiązań, gdy odpowiedzi są "rysunek 1–4"?
Najpierw znajdź na każdym rysunku jedną pełną warstwę i policz sekwencję główek i wozówek. Potem sprawdź kolejną warstwę nad nią: czy spoiny pionowe są przesunięte i czy wzór się powtarza. Dopiero na końcu wybierz rysunek, który spełnia cechy szukanego wiązania; unikniesz wtedy zgadywania.
Kiedy w murze pojawiają się główki na licu?
Główki pojawiają się na licu wtedy, gdy cegła jest ułożona tak, że do obserwatora zwrócony jest jej krótszy bok. W różnych wiązaniach udział główek i ich rozmieszczenie jest inne (np. mogą występować regularnie co pewien rytm). W zadaniach o wiązania to właśnie rozmieszczenie główek jest często kluczem do identyfikacji.
Jakie inne wiązania cegieł warto odróżniać od gotyckiego?
W praktyce i na egzaminach warto umieć odróżniać co najmniej kilka popularnych wiązań, które mogą wyglądać podobnie na pierwszy rzut oka. Pomaga uczenie się "cech różnicujących": udział główek w warstwie, powtarzalność wzoru, przesunięcia spoin oraz to, czy warstwy są jednorodne czy mieszane. To zmniejsza ryzyko interferencji pojęć.
info

To pytanie poprawnie rozwiązuje 53% zdających egzamin. trudne

Według specjalistów z branży: "Wiązanie gotyckie rozpoznaje się po charakterystycznym rytmie ułożenia główek i wozówek na licu oraz po przewiązaniu spoin w kolejnych warstwach."

Materiały:

  • Podręczniki i skrypty z technologii robót murarskich (rozdziały o wiązaniach cegieł)
  • Atlas/opracowanie rysunków wiązań cegieł (porównania lica dla różnych wiązań)
  • Materiały dydaktyczne szkół branżowych/CKZ dotyczące murów licowych i przewiązania
