Wykop wąskoprzestrzenny to wykop o ograniczonej szerokości, w którym pracownik często znajduje się blisko ścian wykopu. Z tego powodu jednym z kluczowych zagrożeń jest utrata stateczności ścian (osypanie lub oberwanie gruntu). W praktyce budowlanej ryzyko to ogranicza się przez zastosowanie zabezpieczenia ścian wykopu.
Za zabezpieczenie ścian wykopu wąskoprzestrzennego uznaje się takie rozwiązanie, które przejmuje parcie gruntu i utrzymuje ściany wykopu w stabilnym położeniu. Na rysunkach/schematach najczęściej rozpoznaje się je po występowaniu:
- obudowy (np. płyt, bali/deskowania, kaset) przylegającej do gruntu,
- elementów rozporowych (rozpór poprzecznych), które przeciwdziałają zbliżaniu się ścian wykopu do siebie,
- czasem także charakterystycznego układu ram/systemowych prowadnic.

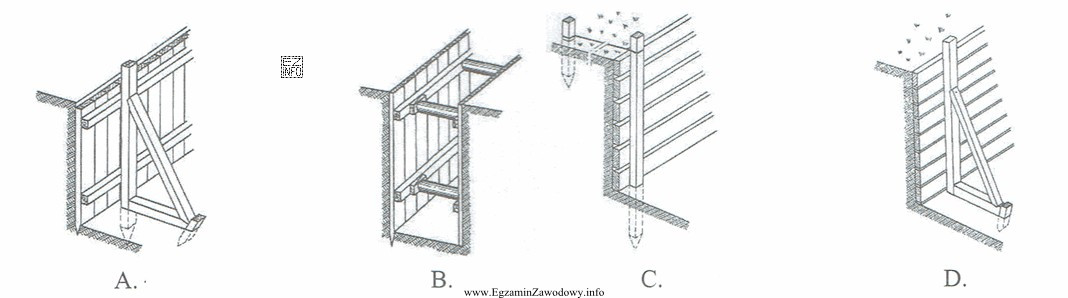

Poprawna odpowiedź to wskazanie rysunku, na którym widać właśnie zabezpieczenie ścian, a nie jedynie sam przekrój wykopu. Rysunki przedstawiające niezabezpieczone ściany (goły grunt), samo skarpowanie bez obudowy albo elementy niezwiązane z obudową wykopu nie spełniają kryterium pytania, ponieważ nie pokazują rozwiązania konstrukcyjnego stabilizującego ściany wąskoprzestrzennego wykopu.
Jak odróżniać typowe błędne interpretacje na egzaminie?
- Jeśli widzisz tylko zarys wykopu w gruncie bez elementów konstrukcyjnych – to zwykle nie jest "zabezpieczenie ścian".
- Jeśli rysunek pokazuje barierki na krawędzi, zejścia/drabiny lub oznakowanie – to są elementy organizacji BHP, ale nie zabezpieczenie ścian.
- Jeśli rysunek przedstawia deskowanie/obudowę wraz z rozporami – to najczęściej jest właściwa odpowiedź.
W pracy betoniarza-zbrojarza ta umiejętność jest praktyczna: wejście do nieobudowanego, wąskiego wykopu podczas montażu zbrojenia lub betonowania może stanowić poważne zagrożenie. Dlatego trzeba rozpoznawać, czy wykop ma właściwą obudowę/rozparcie przed rozpoczęciem robót.
