Zawór zwrotny to element armatury, którego podstawową funkcją jest zapewnienie przepływu tylko w jednym kierunku oraz zablokowanie cofania się czynnika (tzw. cofki). W instalacjach chłodniczych i klimatyzacyjnych ma to znaczenie m.in. dla ochrony sprężarki, stabilizacji pracy układu oraz ograniczania niepożądanej migracji czynnika.

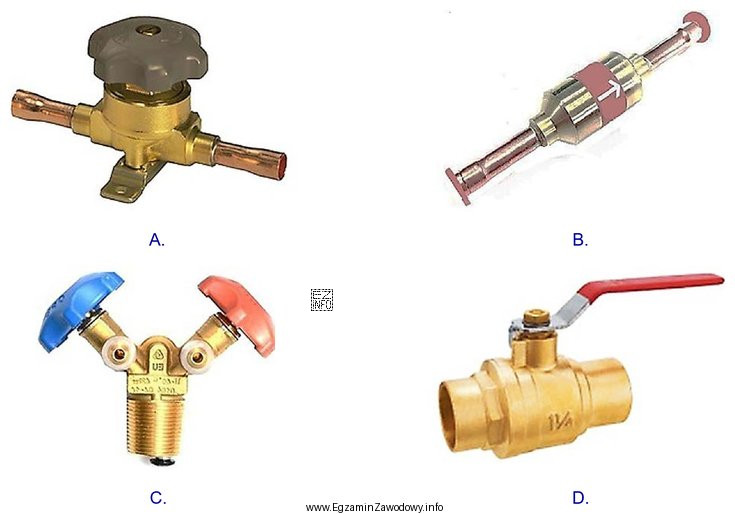

Na rysunkach i schematach zawór zwrotny identyfikuje się nie "po nazwie", ale po cechach graficznych wskazujących działanie jednokierunkowe. W zależności od konwencji rysunkowej może to być np. element przypominający klapkę/grzybek pracujący na gnieździe, czasem z zaznaczonym kierunkiem działania lub symbolem sugerującym blokadę w przeciwną stronę. Kluczowe jest to, że symbol ma komunikować: przepływ w jednym kierunku – brak przepływu w drugim.
Dlaczego pozostałe odpowiedzi są błędne? Typowe "pułapki" w takich zadaniach to wybór symbolu zaworu odcinającego (który ma odcinać przepływ, ale nie jest automatyczną blokadą cofki), elementów regulacyjnych/dławiących (które zmieniają opór przepływu, a nie kierunek), albo elementów pomiarowych/łączników (które w ogóle nie pełnią funkcji zaworu jednokierunkowego). Jeśli na rysunku nie widać cechy jednokierunkowości, to nie jest to zawór zwrotny.
Wskazówka egzaminacyjna: najpierw przypomnij sobie funkcję zaworu zwrotnego, a dopiero potem szukaj na rysunkach symbolu, który tę funkcję komunikuje. Unikaj wyboru "na oko" pierwszego podobnego zaworu – porównaj wszystkie rysunki pod kątem tego, czy któryś jednoznacznie sugeruje blokadę przepływu wstecznego.
