Zblocze to osprzęt dźwigowy zbudowany z jednego lub kilku krążków linowych (kół) osadzonych na osi. Służy do zmiany kierunku prowadzenia liny oraz – w zależności od układu – do uzyskania korzystniejszego przełożenia siły.
W pytaniu trzeba rozpoznać typ zblocza krótkiego dwukrążkowego, czyli takie, które spełnia jednocześnie dwa warunki:
- Dwukrążkowe – ma dokładnie dwa krążki linowe na wspólnej osi.
- Krótkie – ma konstrukcję o mniejszej wysokości: hak jest zawieszony na trawersie umieszczonej na wysokości osi krążków, zwykle między krążkami, a nie wyraźnie poniżej na wydłużonym elemencie.

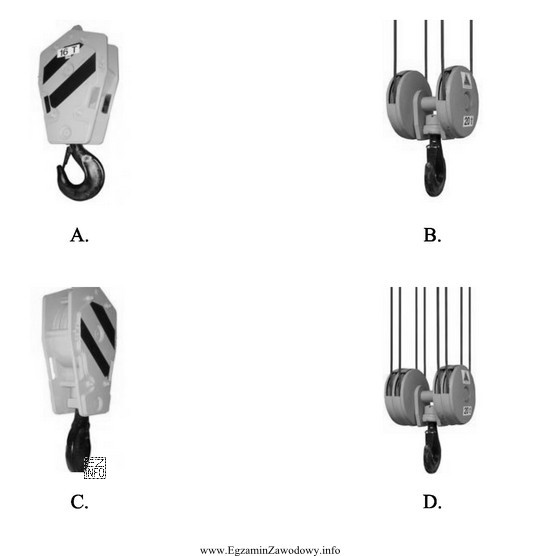

Dlatego poprawna odpowiedź to B: na rysunku B widać dwa krążki oraz hak umieszczony centralnie pomiędzy nimi na trawersie, co odpowiada wykonaniu "krótkiego" zblocza dwukrążkowego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- A – przedstawia zblocze w obudowie z hakiem zwisającym niżej; nie widać cechy konstrukcji krótkiej (hak nie jest na poziomie osi krążków między nimi).
- C – podobnie jak A jest w obudowie i nie pokazuje układu typowego dla krótkiego dwukrążkowego (brak charakterystycznego położenia haka względem krążków).
- D – jest zbloczem wielokrążkowym: widać cztery krążki, więc nie spełnia warunku "dwukrążkowe", nawet jeśli ogólna forma jest "otwarta".
Wskazówka egzaminacyjna: zawsze sprawdzaj najpierw liczbę krążków, a dopiero potem cechę "krótkie/długie", ocenianą po położeniu haka i trawersy względem osi krążków. To ogranicza typowe pomyłki wynikające z pośpiechu.
