Zadanie polega na rozpoznaniu na rysunku technicznym rodzaju złącza oraz rodzaju spoiny. W praktyce egzaminacyjnej nie wystarczy "zobaczyć spoinę" – trzeba sprawdzić, jak są ułożone elementy oraz gdzie dokładnie poprowadzono spoinę.
Złącze przylgowe (w sensie potocznym i warsztatowym) charakteryzuje się tym, że jeden element przylega do drugiego w sposób tworzący przylgę/zakład, a połączenie wynika z kontaktu powierzchni i krawędzi w tej strefie. W odróżnieniu od złącza doczołowego elementy nie spotykają się jedynie krawędziami "czoło w czoło", tylko zachodzi wyraźne przyleganie jednej części do drugiej.
Spoina brzeżna jest wykonywana wzdłuż brzegu (krawędzi) elementu/elementów. Kluczową wskazówką jest to, że lico spoiny i jej przebieg są związane z krawędzią blachy/elementu, a nie z klasycznym narożem tworzącym typową spoinę pachwinową. W spoinie brzeżnej "pracuje" przede wszystkim krawędź, a nie naroże łączące dwie powierzchnie pod kątem.

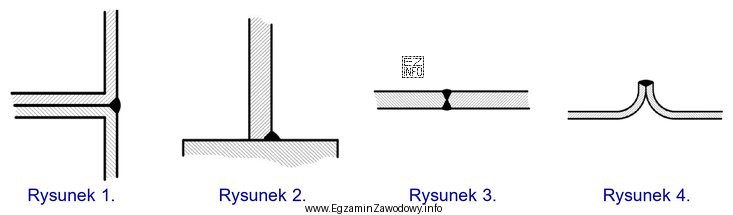

Dlaczego poprawna jest odpowiedź: "Na rysunku 3"?
Na rysunku 3 pokazano układ elementów odpowiadający złączu przylgowemu oraz zaznaczono spoinę prowadzoną po brzegu, czyli spoinę brzeżną. To jedyny wariant, w którym jednocześnie zgadza się geometria ułożenia elementów i lokalizacja spoiny.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Rysunek 1 – przedstawia inny typ złącza i/lub inną lokalizację spoiny (np. bardziej typową dla spoiny pachwinowej albo innego układu elementów), więc nie spełnia warunku "przylgowe ze spoiną brzeżną".
- Rysunek 2 – elementy są zestawione w sposób charakterystyczny dla odmiennego połączenia albo spoina nie jest brzeżna (jest poprowadzona w innym miejscu niż brzeg).
- Rysunek 4 – pokazuje wariant, w którym przynajmniej jedna z wymaganych cech nie występuje: albo nie jest to złącze przylgowe, albo spoina nie jest brzeżna.
Wskazówka egzaminacyjna: najpierw nazwij w myślach typ złącza (jak leżą elementy), a dopiero potem typ spoiny (gdzie i jak jest wykonana). Unikniesz wtedy błędu polegającego na wybieraniu rysunku "z najbardziej wyraźną spoiną", ale o innym charakterze.
