KWALIFIKACJA INF2 - CZERWIEC 2017



PYTANIE NR 7.
Na którym rysunku został przedstawiony panel krosowniczy?

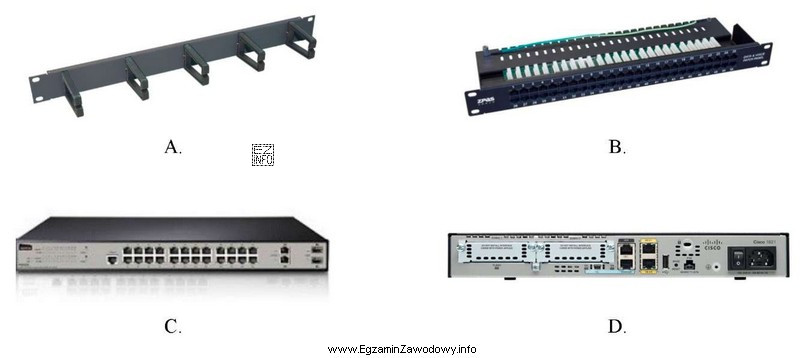

Ilustracja przedstawia cztery różne urządzenia teleinformatyczne oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Panel krosowniczy to pasywny element okablowania strukturalnego montowany zwykle w szafie RACK. Rozpoznaje się go po wielu jednakowych portach RJ-45 (lub złączach światłowodowych) ułożonych w jednym rzędzie oraz po polach opisowych/oznaczeniach torów. Nie ma cech urządzenia aktywnego (np. diod stanu portów).

Pełne wyjaśnienie:

Panel krosowniczy (patch panel) jest elementem pasywnym okablowania strukturalnego. Jego zadaniem jest zakończenie kabli (najczęściej skrętki) i udostępnienie ich w postaci wielu portów (np. RJ-45), aby można było łatwo wykonywać połączenia krosowe przewodami krosowymi.

Jak rozpoznać panel krosowniczy na rysunku/zdjęciu?

  • ma dużo identycznych gniazd/portów ułożonych w równym szeregu (często 12/24/48 w formacie 19"),
  • zwykle ma pola opisowe nad lub pod portami (numeracja, etykiety),
  • nie zawiera elementów typowych dla urządzeń aktywnych: brak diod LED sygnalizujących link/aktywność, brak przycisków, brak zasilania jako cechy dominującej frontu.

Dlaczego pozostałe propozycje mogą być mylące?

  • Urządzenie aktywne (np. przełącznik) bywa podobne, bo też ma wiele portów RJ-45, ale zwykle ma diody stanu, opis funkcji portów, czasem porty uplink/SFP i oznaczenia producenta typowe dla elektroniki aktywnej.
  • Listwy zasilające PDU lub organizery kabli mogą zajmować miejsce w szafie, ale nie mają szeregu gniazd RJ-45 do transmisji danych; ich cechy to gniazda zasilania albo prowadnice.
  • Gniazda abonenckie/keystone to zwykle pojedyncze lub podwójne porty w ścianie/puszce, a nie panel wieloportowy w standardzie 19".

Na egzaminie warto zapamiętać prostą regułę: panel krosowniczy = dużo jednakowych portów + etykiety, a nie "inteligencja" i diody. To ułatwia szybkie odróżnienie elementu pasywnego od aktywnego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest panel krosowniczy w sieci komputerowej?
Panel krosowniczy (patch panel) to pasywny element okablowania strukturalnego, na którym kończy się kable (np. skrętkę) i wyprowadza je na wiele portów (np. RJ-45). Ułatwia porządek w szafie RACK i wykonywanie połączeń krosowych patchcordami.
Jak rozpoznać panel krosowniczy na zdjęciu w szafie RACK?
Najczęściej widać szereg wielu identycznych portów (np. RJ-45) oraz pola do opisu/ numeracji. Panel nie ma typowych cech urządzeń aktywnych, takich jak diody link/act dla każdego portu czy elementy sterujące.
Dlaczego panel krosowniczy nie jest urządzeniem aktywnym?
Panel krosowniczy nie przetwarza sygnału i nie wymaga zasilania do realizacji funkcji transmisji danych. Jego rolą jest mechaniczne i elektryczne zakończenie torów kablowych oraz umożliwienie wygodnego krosowania połączeń w punkcie dystrybucyjnym.
Czym różni się panel krosowniczy od przełącznika sieciowego?
Panel krosowniczy jest pasywny i służy do zakończenia kabli oraz krosowania. Przełącznik jest aktywny: przełącza ramki, ma elektronikę, zwykle diody stanu portów, czasem porty uplink/SFP i wymaga zasilania.
Jakie złącza najczęściej występują w panelach krosowniczych?
W instalacjach miedzianych najczęściej spotyka się porty RJ-45 (często w układzie 12/24/48). W panelach światłowodowych spotyka się adaptery/złącza optyczne (np. w standardach używanych w danej instalacji) oraz kasety spawów.
Kiedy stosuje się patch panel zamiast bezpośredniego podłączenia kabli do switcha?
Stosuje się go, gdy chce się zachować porządek, możliwość oznaczania i łatwy serwis. Kable instalacyjne są sztywne i nie powinny być często przepinane w urządzeniu aktywnym; przepina się wtedy krótkie patchcordy między panelem a przełącznikiem.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu panelu krosowniczego?
Najczęstszy błąd to pomylenie z przełącznikiem, bo oba mogą mieć wiele portów RJ-45. Pomaga sprawdzić, czy są diody stanu, oznaczenia funkcji portów i elementy aktywne. Panel zwykle ma proste numerowanie i pola opisowe.
Dlaczego na egzaminie odpowiedzi są często tylko A, B, C, D?
W takich zadaniach odpowiedzi odnoszą się do rysunków/zdjęć oznaczonych literami. Twoim zadaniem jest dopasować poprawny rysunek do nazwy elementu. W praktyce kluczowe jest rozpoznanie cech charakterystycznych urządzenia na ilustracji.
Jakie elementy pasywne są jeszcze w szafie teleinformatycznej poza panelem?
Poza panelem krosowniczym spotyka się m.in. organizery kabli, przepusty, półki, prowadnice oraz (zależnie od projektu) panele światłowodowe. Elementy pasywne nie realizują funkcji przełączania; służą do zakończeń, prowadzenia i porządkowania okablowania.
Jak przygotować się do rozpoznawania elementów okablowania na zdjęciach?
Ucz się po cechach: liczba i typ portów, obecność diod, pola opisowe, format 19", typowe miejsca montażu w szafie. Pomaga przegląd kart katalogowych producentów oraz ćwiczenia w realnej szafie RACK, gdzie widać różnice między pasywnym a aktywnym sprzętem.
info

Statystycznie 82% uczniów zna prawidłową odpowiedź. średnio łatwe

Według specjalistów z branży: "Panel krosowniczy to pasywny element okablowania strukturalnego montowany zwykle w szafie RACK."

Źródła:

  • ISO/IEC 11801-1:2017, Information technology — Generic cabling for customer premises — Part 1: General requirements
  • ANSI/TIA-568.0-D (2015), Generic Telecommunications Cabling for Customer Premises
  • Cisco Networking Academy, CCNA: Introduction to Networks, rozdziały dotyczące okablowania strukturalnego i elementów pasywnych (patch panel)

Materiały:

  • Materiały dydaktyczne z okablowania strukturalnego (miedź/światłowód) i wyposażenia szaf RACK
  • Dokumentacja producentów paneli krosowniczych (karty katalogowe, instrukcje montażu)
  • Rozdziały o warstwie fizycznej i elementach pasywnych w kursach sieci komputerowych
