"System obudowy poddasza" to rozwiązanie wykończeniowe stosowane od strony wnętrza na połaci dachowej (skosach), którego celem jest uzyskanie równej powierzchni do wykończenia oraz zapewnienie wymaganej izolacyjności cieplnej i szczelności warstw. W zadaniach egzaminacyjnych rozpoznanie takiego systemu zwykle opiera się na analizie przekroju i wskazaniu cech, które są typowe dla skosów poddasza.

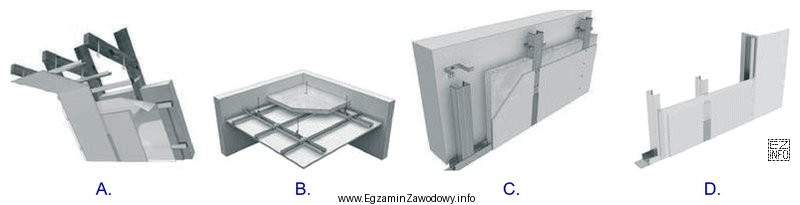

Na co zwrócić uwagę na rysunku?
- Skośna geometria przegrody – obudowa poddasza dotyczy połaci dachu, więc przekrój często pokazuje elementy ułożone pod kątem (skos).
- Układ warstw – typowo widoczne są: element konstrukcyjny dachu (np. układ nośny), warstwa izolacyjna (np. wypełnienie przestrzeni), a od strony pomieszczenia okładzina mocowana do rusztu.
- Warstwa szczelna – w wielu rozwiązaniach pojawia się warstwa pełniąca funkcję ograniczenia przepływu pary/wilgoci; na rysunkach może być pokazana jako cienka warstwa ciągła po stronie wnętrza.
- Ruszt i okładzina – rozpoznawalne jako elementy nośne pod płytę/okładzinę oraz sama okładzina tworząca licową powierzchnię skosu.
Dlaczego wskazana odpowiedź jest poprawna? Ponieważ przedstawia przekrój z cechami typowymi dla obudowy poddasza: skos połaci oraz kompletny układ warstw od konstrukcji dachu do okładziny od strony wnętrza.
Dlaczego pozostałe odpowiedzi są niepoprawne? W rysunkach błędnych brakuje co najmniej jednej kluczowej cechy systemu obudowy poddasza, np. nie ma skośnej połaci, nie występuje charakterystyczny układ warstw izolacyjnych i okładziny na ruszcie, albo przedstawiono inny rodzaj przegrody/elementu budowlanego, który nie dotyczy zabudowy skosów.
Wskazówka egzaminacyjna: najpierw rozpoznaj geometrię (czy jest skos), potem sprawdź "od zewnątrz do środka" kolejność warstw. Jeśli rysunek nie pokazuje połaci dachowej i warstw typowych dla skosu, najpewniej nie jest to obudowa poddasza.
