KWALIFIKACJA BUD19 - CZERWIEC 2019 (test 2)

PYTANIE NR 17.
Na którym szkicu przedstawiono przenoszenie osi konstrukcyjnych obiektu budowlanego metodą rzutowania?

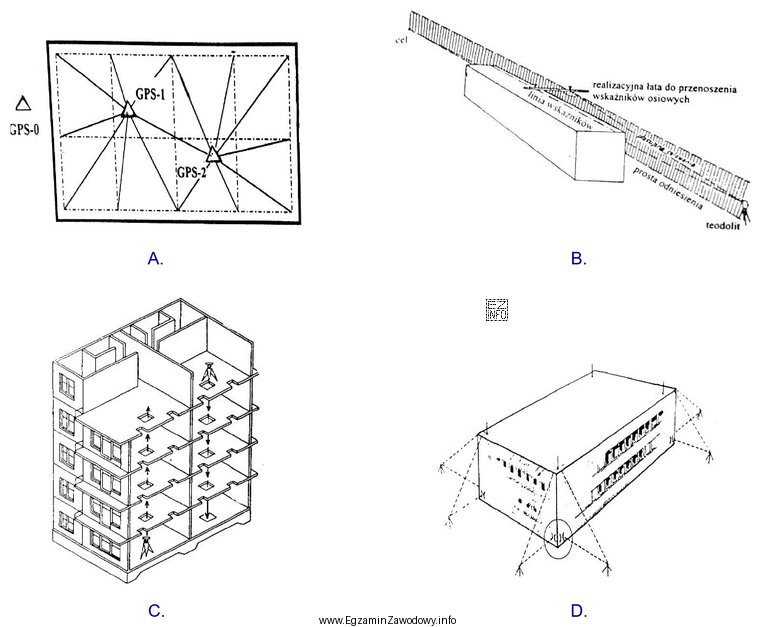

Ilustracja przedstawia cztery różne szkice oznaczone literami A, B, C i D, które mogą być częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda rzutowania w przenoszeniu osi polega na przeniesieniu położenia osi/punktów w kierunku pionowym (rzut prostopadły) na inny poziom, zwykle z pokazaniem linii rzutu lub odniesienia do osi na wyższym/niższym poziomie. Poprawny szkic to ten, który jednoznacznie przedstawia taki "pionowy" transfer osi.

Pełne wyjaśnienie:

W geodezji inżynieryjnej przenoszenie osi konstrukcyjnych metodą rzutowania oznacza odtworzenie położenia osi (lub punktów leżących na osiach) na innym poziomie wysokościowym poprzez rzuty w kierunku pionu, czyli prostopadle do poziomu. W praktyce dotyczy to m.in. przenoszenia siatki osi z poziomu odniesienia na kolejną kondygnację, na strop albo z poziomu roboczego na fundament.

Na szkicu metoda rzutowania jest rozpoznawalna po tym, że pokazano:

  • zależność "jeden do jednego" pomiędzy położeniem osi na dwóch poziomach (ta sama oś w rzucie pionowym),
  • kierunek przeniesienia zgodny z pionem (rzuty pionowe), często graficznie jako linie rzutu lub wskazanie przenoszenia w górę/dół,
  • brak dominujących domiarów poziomych jako głównego sposobu wyznaczenia osi (w rzutowaniu kluczowa jest projekcja pionowa, a nie miary od krawędzi).

Dlatego poprawna odpowiedź wskazuje szkic, na którym wprost widać przenoszenie osi poprzez pionowe "zrzutowanie" ich położenia na inny poziom, a nie np. samo narysowanie osi bez informacji o sposobie ich przeniesienia.

Pozostałe odpowiedzi są błędne, jeżeli prezentują inne idee:

  • schemat domiarów (miary od krawędzi, odległości w poziomie) zamiast rzutów pionowych,
  • tyczenie z osnowy/stanowiska instrumentu bez pokazania przeniesienia w pionie,
  • rysunek z osiami, ale bez elementów wskazujących na rzutowanie (co utrudnia jednoznaczne powiązanie z metodą).

Wskazówka egzaminacyjna: szukaj na szkicu cechy "pionu" (rzuty prostopadłe do poziomu, przeniesienie na wyższy/niższy poziom). Jeżeli dominują odległości w poziomie lub konstrukcje domiarowe, to zwykle nie jest rzutowanie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To sposób odtworzenia położenia osi (lub punktów na osiach) na innym poziomie wysokościowym przez rzut w kierunku pionu, czyli przeniesienie "w górę" lub "w dół" bez zmiany położenia w planie. Na szkicu powinien być czytelny związek osi między poziomami oraz kierunek rzutów.
Szukaj elementów wskazujących pionowe przeniesienie: linie rzutu/pionu, oznaczenie poziomów (np. strop–parter) i zgodność położenia osi w rzucie. Jeśli dominują miary w poziomie (długości od krawędzi), to częściej jest to domiar, a nie rzutowanie.
Bo pozwala przenieść geometrię układu osi na kolejny etap robót (np. na strop lub następną kondygnację) z zachowaniem zgodności w planie. Dzięki temu wykonawca może poprawnie ustawić elementy konstrukcyjne zgodnie z projektem, a geodeta łatwiej kontroluje odchyłki.
W praktyce stosuje się m.in. piony (pionownik), instrumenty optyczne i elektroniczne umożliwiające wyznaczanie kierunku pionu oraz metody pomiarowe oparte o stabilne punkty odniesienia. Dobór narzędzia zależy od dostępności stanowisk, wysokości przeniesienia i wymaganej dokładności.
Rzutowanie opiera się na projekcji w pionie (przeniesieniu położenia na inny poziom). Domiary opierają się na odległościach w poziomie od linii/krawędzi/punktów bazowych. Na szkicu domiary zwykle mają wymiarowanie długości, a rzutowanie ma powiązanie osi między poziomami.
Najczęstsze pomyłki to wybieranie szkicu, na którym "są osie", ale nie ma cech przeniesienia w pionie, oraz mylenie rzutowania z domiarami (bo oba mogą mieć linie pomocnicze). Warto zawsze sprawdzić, czy pokazano dwa poziomy i jednoznaczne linie rzutu.
Zwykle wtedy, gdy układ osi wyznaczony na poziomie bazowym (np. parter, ławy, płyta) musi zostać odtworzony na poziomie roboczym, na którym prowadzone są dalsze prace (np. strop, wyższa kondygnacja). Pozwala to zachować geometrię konstrukcji podczas kolejnych etapów realizacji.
Osnowa realizacyjna często pomaga utrzymać spójność tyczenia i kontrolę położenia, ale samo rzutowanie dotyczy przeniesienia w pionie położenia już wyznaczonych osi/punktów. W praktyce łączy się metody: osnowa zapewnia odniesienie sytuacyjne, a rzutowanie umożliwia transfer między poziomami.
Stosuje się kontrolę przez niezależne sprawdzenie położenia osi/punktów: porównanie z innymi punktami odniesienia, kontrolne pomiary odległości między osiami oraz sprawdzenie zgodności z siatką konstrukcyjną. Ważne jest też ograniczenie wpływu błędów ustawienia i stabilności punktów.
Ćwicz rozpoznawanie metod na szkicach: rzutowanie, domiary, tyczenie z osnowy. Przy każdym rysunku zadaj sobie pytania: czy jest pokazany pion? czy są dwa poziomy? czy są miary w poziomie? Takie "checklisty" zmniejszają ryzyko pomyłki.
