KWALIFIKACJA ELE2 - CZERWIEC 2012

Wyjaśnienie poprawnej odpowiedzi:

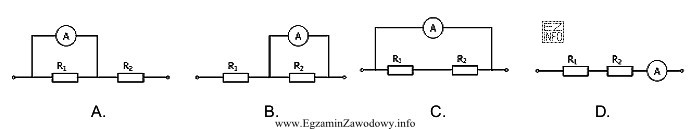

Amperomierz jest przyrządem służącym do pomiaru natężenia prądu i zgodnie z zasadami powinien być włączony szeregowo w obwód, aby prąd płynął przez niego. Na rysunku D amperomierz jest włączony szeregowo z rezystorami R₁ i R₂, co jest poprawnym sposobem włączenia amperomierza. Pozostałe rysunki przedstawiają błędne sposoby włączenia amperomierza: A - równolegle do rezystora R₁, B - równolegle do rezystora R₂, C - równolegle do obu rezystorów, co mogłoby spowodować zwarcie i uszkodzenie przyrządu.
