Zawór rozdzielający (często nazywany też zaworem kierunkowym/rozdzielaczem) jest elementem układu pneumatycznego lub hydraulicznego, który zmienia połączenia między kanałami, czyli przełącza, którędy płynie medium (powietrze/olej). Dzięki temu można np. zasilać jedną lub drugą komorę siłownika, a więc realizować wysuw i powrót tłoczyska.
W zapisie symbolicznym rozdzielacz rozpoznaje się typowo po tym, że:
- ma kilka sąsiadujących pól (każde pole odpowiada jednemu położeniu zaworu),
- w polach widać linie i strzałki pokazujące, które porty są ze sobą połączone w danym położeniu,
- występuje określona liczba przyłączy (tzw. dróg/portów), co odróżnia rozdzielacze od zaworów dławiących czy zwrotnych.

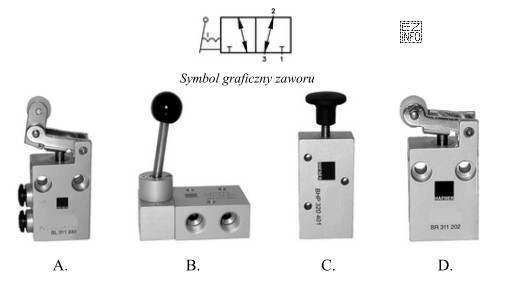

Odpowiedź "B" jest poprawna, ponieważ odpowiada przedstawieniu zaworu, którego funkcją jest właśnie rozdział/zmiana kierunku przepływu – zgodnie z ideą rozdzielacza: przełączenie połączeń między portami zależnie od położenia elementu sterującego (np. suwaka).
Dlaczego pozostałe odpowiedzi są błędne? Najczęstsze pomyłki w takich zadaniach polegają na wybieraniu elementów, które:
- nie przełączają dróg, a jedynie ograniczają przepływ (zawory dławiące/regulatory przepływu),
- działają jednokierunkowo (zawory zwrotne) i nie realizują przełączania torów do sterowania siłownikiem,
- są elementami pomocniczymi (np. szybkozłącza, tłumiki, filtry), które mogą wyglądać podobnie na zdjęciu, ale ich symbol i funkcja nie odpowiadają rozdzielaczowi.
Wskazówka egzaminacyjna: najpierw określ, czy symbol pokazuje położenia (kilka pól) i połączenia portów; dopiero potem dopasuj to do zdjęcia elementu. To ogranicza ryzyko pomylenia rozdzielacza z innym typem zaworu.
