Pytanie dotyczy tego, jaki symbol na wyłączniku różnicowoprądowym wysokoczułym informuje, że aparat nadaje się do pracy w warunkach środowiskowych typowych dla placu budowy (zmienna pogoda, wilgoć, a zimą także mróz).
Na budowie instalacje tymczasowe często pracują na zewnątrz lub w nieogrzewanych przestrzeniach. Dlatego ważne jest, aby aparatura zachowywała poprawne parametry działania również w niskiej temperaturze. Symbol płatka śniegu z liczbą "-25" jest informacją środowiskową: oznacza, że urządzenie jest przystosowane do pracy w temperaturze do -25°C (mrozoodporność). To bezpośrednio odpowiada na kryterium "przystosowany do warunków środowiskowych".

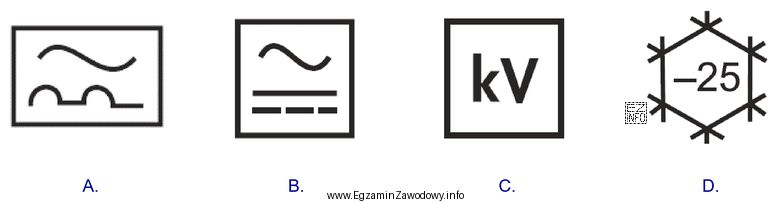

Pozostałe oznaczenia z zestawu nie opisują środowiska pracy:
- Symbol z sinusoidą i przebiegiem pulsującym oznacza typ wyzwalania RCD (np. typ A) – czyli na jakie kształty prądu różnicowego reaguje wyłącznik. To jest parametr ochrony i kompatybilności z odbiornikami, a nie informacja o temperaturze pracy.
- Symbol z kilkoma liniami/przebiegami również odnosi się do rodzaju prądu różnicowego (typy związane z prądami stałymi lub o wyższej częstotliwości). Znów: parametr elektryczny, nie środowiskowy.
- Oznaczenie "kV" dotyczy napięcia (parametru elektrycznego), a nie odporności na mróz, deszcz czy wahania temperatury.
W praktyce na placu budowy – zgodnie z wymaganiami dla instalacji tymczasowych – w obwodach gniazd stosuje się wyłączniki różnicowoprądowe wysokoczułe (30 mA). Jednak sama "wysoka czułość" (30 mA) nie przesądza o odporności na warunki atmosferyczne. Do tego służą właśnie oznaczenia środowiskowe, takie jak symbol mrozoodporności -25°C.
Wskazówka egzaminacyjna: gdy w treści pada "warunki środowiskowe", szukaj symboli temperatury, wilgotności, stopnia ochrony obudowy (IP) lub podobnych. Litery typów RCD i oznaczenia napięcia odpowiadają na inne pytania.
