Wyłącznik nadprądowy o oznaczeniu B10 ma prąd znamionowy In = 10 A. W zadaniu podano prąd przepływu 25 A, więc najpierw wyznacza się krotność prądu znamionowego:
k = I / In = 25 A / 10 A = 2,5, czyli 2,5·In.

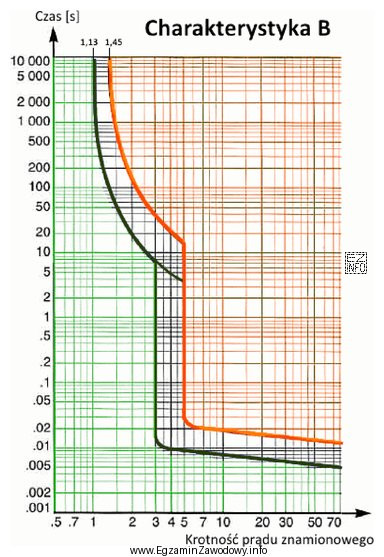

Pytanie dotyczy wyzwalacza termobimetalowego, czyli części odpowiedzialnej za zadziałanie przy przeciążeniach (a nie przy zwarciach). Na charakterystyce czasowo-prądowej wyłącznika są zwykle dwie krzywe graniczne. Obszar pomiędzy nimi oznacza tolerancję: w tym zakresie aparat może zadziałać, ale nie musi (zależnie m.in. od temperatury otoczenia i rozrzutów produkcyjnych).
Dla wartości 2,5·In należy na osi "krotność prądu znamionowego" znaleźć okolice 2–3 i z tej wysokości odczytać na osi czasu (w sekundach) zakres między krzywymi granicznymi. Z wykresu wynika, że strefa niepewnego zadziałania wypada w przybliżeniu w przedziale 10 s ÷ 60 s, co odpowiada odpowiedzi poprawnej.
Pozostałe propozycje są niezgodne z wykresem:
- Przedziały rzędu setnych części sekundy dotyczą typowo obszaru działania członu szybkiego (magnetycznego) lub dużo większych krotności prądu niż 2,5·In.
- Zakres "0 s ÷ 0,06 s" jest zbyt krótki dla przeciążenia 2,5·In i nie odpowiada działaniu bimetalu.
- "60 s ÷ 10 000 s" odpowiadałby znacznie mniejszym krotnościom prądu (bliżej In) albo innym warunkom, a nie 2,5·In odczytanym z pokazanej charakterystyki.
Wskazówka egzaminacyjna: zawsze zaczynaj od policzenia krotności I/In, a dopiero potem odczytuj czas z właściwej strefy (pewne zadziałanie, pewne niezadziałanie, tolerancja "może, lecz nie musi").
