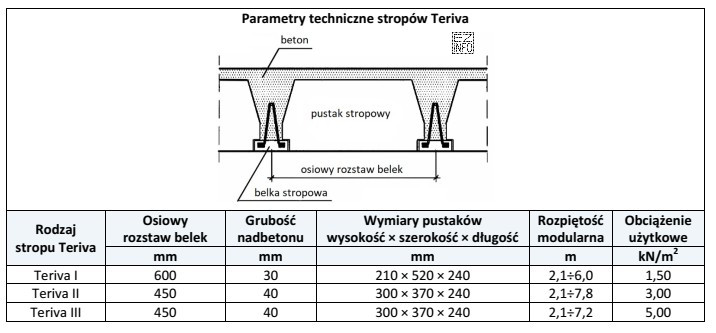

"Wysokość konstrukcyjna" stropu to parametr geometryczny opisujący wysokość rozwiązania stropowego w ujęciu konstrukcyjnym, czyli taką, jaką przyjmuje się do ustaleń projektowych i wykonawczych. W systemach gęstożebrowych (takich jak Teriva) wartość ta jest podawana w materiałach producenta, zwykle w tabelach zestawiających typ stropu z jego podstawowymi wymiarami.
W tym zadaniu kluczowe jest, aby:
- odszukać w tabeli pozycję odpowiadającą dokładnie typowi "Teriva II" (nie innym odmianom systemu),
- zidentyfikować właściwą kolumnę/wiersz opisany jako "wysokość konstrukcyjna" (a nie np. grubość warstwy nadbetonu, wysokość pustaka czy inne wymiary pomocnicze),
- odczytać wartość z zachowaniem jednostek.
Odpowiedź "34 cm" jest poprawna, ponieważ odpowiada wskazaniu wysokości konstrukcyjnej dla stropu Teriva II w danych katalogowych, do których odwołuje się pytanie.
Dlaczego pozostałe odpowiedzi są błędne?
- "30 cm" bywa wybierane wskutek pomylenia odmiany stropu lub odczytu wartości z sąsiedniego wiersza/kolumny (błąd dopasowania parametru do typu).
- "24 cm" często wynika z pomylenia wysokości konstrukcyjnej z innym wymiarem elementu składowego (np. samego pustaka) albo z odczytu nie tej rubryki w tabeli.
- "41 cm" może być efektem odczytu wartości dla innego wariantu stropu, innego układu lub innego rozwiązania katalogowego o większej wysokości.
Wskazówka egzaminacyjna: zanim wybierzesz liczbę, sprawdź dwa razy, czy nagłówek dotyczy "wysokości konstrukcyjnej" i czy wiersz dotyczy dokładnie "Teriva II". Najwięcej pomyłek wynika nie z braku wiedzy, lecz z pośpiesznego czytania tabel.
