Wymieniając uszkodzony wyłącznik różnicowoprądowy w instalacji mieszkaniowej, nie wybiera się aparatu "na oko", lecz na podstawie danych katalogowych. Celem jest zastosowanie zamiennika, który będzie pracował w tych samych warunkach i zapewni taki sam poziom ochrony.

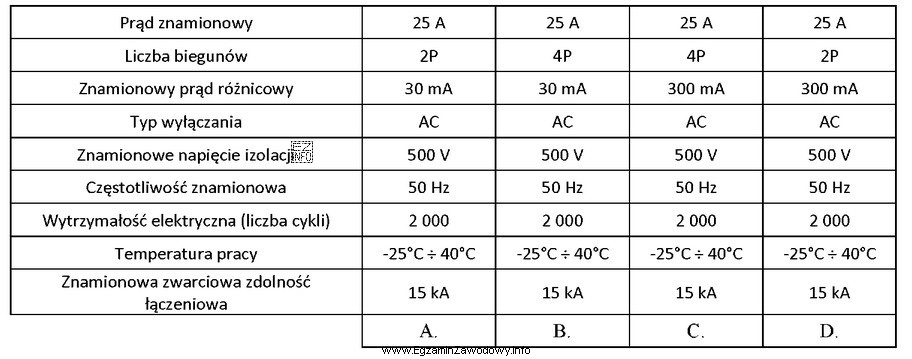

Najważniejsze parametry, które należy porównać w tabeli katalogowej, to:
- Liczba biegunów – dla instalacji trójfazowej w typowym układzie 230/400 V z przewodem neutralnym zwykle potrzebny jest aparat obejmujący wszystkie tory robocze właściwe dla danego układu (np. rozwiązanie wielobiegunowe). Zastosowanie aparatu o niewłaściwej liczbie biegunów może powodować błędną pracę lub brak wymaganej ochrony.
- Prąd znamionowy In – powinien być nie mniejszy niż prąd obciążenia obwodu i zgodny z doborem w tabeli. Zbyt mały In skutkuje niepożądaną pracą i ograniczeniem obciążalności.
- Prąd różnicowy IΔn (czułość) – wartość rzędu 0,03 A jest typowa dla dodatkowej ochrony w instalacjach mieszkalnych. Zmiana czułości na większą może pogorszyć poziom ochrony, a na mniejszą może zwiększyć ryzyko niepożądanego zadziałania.
- Napięcie pracy – w tym przypadku 230/400 V, więc dobierany aparat musi być przeznaczony do takiej sieci.
- Typ wyłącznika (np. charakterystyka działania dla określonych kształtów prądu upływu) – w katalogu może występować kilka wariantów o tej samej czułości i In, ale innym typie. Niewłaściwy typ może nie zapewnić prawidłowego zadziałania w danej instalacji.
Poprawna odpowiedź to ta, która w tabeli odpowiada zamiennikowi zgodnemu z oznaczeniem "P304 25/0,03 A" oraz z warunkami: instalacja mieszkaniowa, trójfazowa, 230/400 V.
Typowe przyczyny błędów przy takim zadaniu to: pomylenie In z IΔn, wybór aparatu o pasującym symbolu handlowym, ale innej liczbie biegunów, oraz nieuwzględnienie wymaganego napięcia i typu. Na egzaminie warto czytać tabelę "kolumna po kolumnie" i odhaczać zgodność parametrów, zamiast kierować się tylko nazwą.
