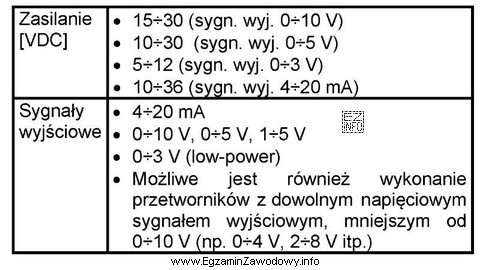

W pytaniu kluczowe jest sformułowanie: "Na podstawie danych katalogowych". Oznacza to, że poprawne napięcie zasilania nie wynika z obliczeń ani z "typowych" wartości stosowanych w automatyce, tylko z parametru podanego przez producenta dla konkretnego przetwornika różnicy ciśnień oraz dla konkretnego rodzaju wyjścia (tu: sygnał prądowy).
Dla przetworników z wyjściem prądowym (najczęściej 4–20 mA) spotyka się zapis zakresu zasilania w postaci przedziału, np. od wartości minimalnej do maksymalnej w voltach DC. Taki przedział uwzględnia dopuszczalne odchyłki zasilacza, spadki napięcia na przewodach oraz dodatkowe elementy w pętli (np. rezystor pomiarowy/obciążenie wejścia). Z tego powodu odpowiedź "10÷36 VDC" jest typową formą podania dopuszczalnego zakresu pracy.
Dlaczego pozostałe odpowiedzi są błędne w kontekście doboru "wg katalogu":
- "10÷30 VDC" – jest węższym zakresem. Może pasować do niektórych urządzeń, ale jeśli katalog dopuszcza wyższe napięcie, to taki wybór nie odzwierciedla parametru producenta.
- "15÷30 VDC" – dodatkowo zawęża zakres od dołu, co może prowadzić do problemów przy spadkach napięcia lub przy długich przewodach.
- "5÷12 VDC" – to zakres kojarzony raczej z czujnikami/układami niskonapięciowymi, a nie z typową aparaturą pomiarową 4–20 mA zasilaną z instalacji 24 VDC.
Wskazówka egzaminacyjna: w kartach katalogowych szukaj wprost pozycji typu "Supply voltage", "Power supply" lub "Loop supply" i upewnij się, że dotyczy wersji z wyjściem prądowym, a nie np. wyjścia napięciowego lub komunikacji cyfrowej.
