KWALIFIKACJA BUD1 - PAŹDZIERNIK 2016



PYTANIE NR 11.

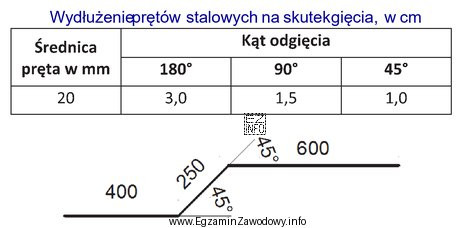

Na podstawie danych podanych w tabeli oblicz, o ile należy zmniejszyć przed docięciem długość przedstawionego na rysunku pręta Ø20 ze względu na wydłużenie podczas odginania.
Na podstawie danych podanych w tabeli oblicz, o ile należ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby pręt po odgięciu miał wymagane wymiary, należy uwzględnić wydłużenie wynikające z odginania. Z tabeli wynika, że każde zgięcie pod kątem 45° wydłuża pręt o 10 mm. Ponieważ pręt jest zginany dwukrotnie pod tym kątem, całkowite wydłużenie wynosi 20 mm, co oznacza, że przed docięciem należy zmniejszyć długość pręta o 20 mm, aby po odgięciu uzyskać pożądane wymiary.
