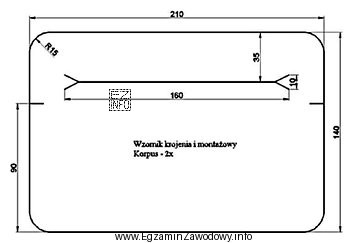

W tego typu zadaniu nie wykonuje się obliczeń – kluczowe jest poprawne odczytanie wymiaru z rysunku. "Długość korpusu saszetki" to wymiar odpowiadający dłuższej krawędzi głównego elementu (korpusu), wskazany przez linię wymiarową ze strzałkami i wartością liczbową w milimetrach.
Aby rozwiązać zadanie poprawnie:
- Znajdź na rysunku część opisaną jako korpus (bez dodatków typu klapka, pasek, uszka itp.).
- Odszukaj linię wymiarową przypisaną do długości (zwykle wzdłuż dłuższego boku elementu).
- Odczytaj podaną wartość – w tym zadaniu jest to 210 mm.
Odpowiedź "210 mm" jest poprawna, ponieważ odpowiada wymiarowi długości przypisanemu do korpusu na rysunku. Pozostałe propozycje (140 mm, 160 mm, 90 mm) są typowymi wartościami, które mogą pojawić się na tym samym rysunku jako inne wymiary: np. szerokość elementu, wysokość fragmentu, długość innego detalu albo odległość między punktami konstrukcyjnymi. Częsty błąd polega na tym, że zdający wybiera liczbę, którą najłatwiej zauważyć, zamiast sprawdzić, do której krawędzi prowadzą strzałki linii wymiarowej.
W praktyce kaletniczej poprawny odczyt długości korpusu wpływa na:
- zgodność wykroju i późniejsze dopasowanie zamka oraz podszewek,
- symetrię wyrobu i ułożenie elementów (kieszenie, patki, okucia),
- minimalizację strat materiału podczas rozkroju.
Wskazówka egzaminacyjna: zawsze czytaj wymiar razem z linią wymiarową i jej strzałkami – sama liczba bez kontekstu może dotyczyć zupełnie innego miejsca na rysunku.
