KWALIFIKACJA MEC8 - STYCZEŃ 2014



PYTANIE NR 33.
Na podstawie danych w tabeli można stwierdzić, że pierścień osadczy do gniazda o średnicy 86,5 mm ma numer katalogowy

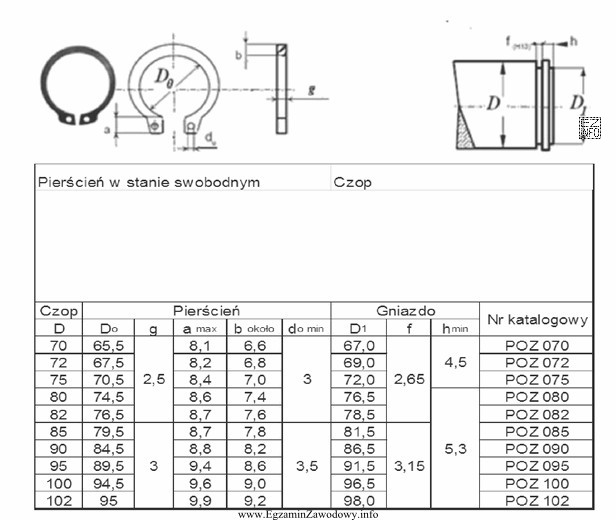

Ilustracja przedstawia techniczny rysunek pierścienia osadczego oraz tabelę z danymi technicznymi dotyczącymi różnych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "POZ 090" wynika z bezpośredniego odczytu tabeli doboru: dla gniazda o średnicy 86,5 mm należy wskazać przypisaną w tabeli pozycję/numer katalogowy pierścienia osadczego. Pozostałe numery dotyczą innych średnic lub innych wierszy zakresów i nie odpowiadają wartości 86,5 mm.

Pełne wyjaśnienie:

To zadanie sprawdza umiejętność pracy z dokumentacją techniczną (tabela doboru) oraz poprawnego mapowania parametru geometrycznego na numer katalogowy części.

Jak rozwiązać krok po kroku:

  • Znajdź w tabeli kolumnę/sekcję odnoszącą się do średnicy gniazda.
  • Odszukaj dokładną wartość 86,5 mm (albo wiersz, w którym ta wartość występuje, jeśli tabela jest przedziałowa).
  • Odczytaj przypisaną pozycję/numer katalogowy w odpowiedniej kolumnie (np. "numer", "poz.", "nr kat.").

Poprawna jest odpowiedź "POZ 090", ponieważ odpowiada pozycji wskazanej w tabeli dla średnicy 86,5 mm.

Dlaczego pozostałe odpowiedzi są błędne:

  • "POZ 085" bywa wybierane przez pomyłkę, gdy zdający odczyta sąsiedni wiersz albo zastosuje zaokrąglenie do wcześniejszej wartości z tabeli.
  • "POZ 095" często jest wynikiem przesunięcia w tabeli o jeden wiersz/kolumnę lub intuicyjnego dobrania "najbliższego" numeru bez sprawdzenia nagłówków.
  • "POZ 100" jest typowym błędem wynikającym z założenia, że im większa średnica, tym "większy numer", podczas gdy numer katalogowy nie musi rosnąć liniowo z wymiarem.

Wskazówki egzaminacyjne:

  • Zawsze sprawdzaj nagłówki kolumn (co jest średnicą gniazda, a co średnicą wałka/otworu), bo w tabelach dla pierścieni osadczych mogą występować różne odniesienia.
  • Przeczytaj wartość 86,5 mm dokładnie (z przecinkiem), aby nie pomylić jej z inną wartością zbliżoną.
  • Jeśli tabela rozróżnia typ pierścienia (wewnętrzny/zewnętrzny), upewnij się, że korzystasz z właściwej części tabeli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pierścień osadczy i do czego służy?
Pierścień osadczy to element sprężysty montowany w rowku wałka lub gniazda, który zabezpiecza części przed przesuwem osiowym. W praktyce utrzymuje np. łożysko, tuleję lub koło w odpowiednim położeniu, ograniczając ryzyko wysunięcia podczas pracy maszyny.
Jak czytać tabelę doboru pierścieni osadczych w dokumentacji?
Najpierw sprawdź, jaki parametr jest kluczem tabeli (np. średnica gniazda lub wałka). Następnie znajdź dokładną wartość wymiaru albo właściwy przedział. Na końcu odczytaj przypisany numer katalogowy/pozycję, upewniając się, że odczytujesz z tej samej linii i właściwej kolumny.
Dlaczego w zadaniu ważna jest średnica gniazda 86,5 mm?
Średnica gniazda determinuje, jaki pierścień będzie pasował do rowka i zapewni prawidłowe osadzenie. W tabeli doboru każdy wymiar (lub przedział) ma przypisany numer katalogowy. Błędny dobór może spowodować zbyt luźne lub zbyt ciasne osadzenie i awarię węzła.
Jakie są najczęstsze błędy przy odczycie numeru katalogowego z tabeli?
Najczęściej zdarza się przesunięcie odczytu o jeden wiersz/kolumnę, pomylenie nagłówków (np. gniazdo vs wałek) oraz wybór "najbliższej" wartości zamiast dokładnej. Problemem bywa też zapis z przecinkiem dziesiętnym i przeoczenie, że 86,5 to inna pozycja niż 86 lub 87.
Czy numer pozycji (POZ) zawsze rośnie wraz ze średnicą?
Nie. Numer pozycji lub numer katalogowy jest identyfikatorem w katalogu i może wynikać z organizacji asortymentu, a nie z wielkości wymiaru. Dlatego nie wolno zgadywać na podstawie "większy wymiar = większy numer". Trzeba odczytać wartość z tabeli zgodnie z jej strukturą.
Jak odróżnić pierścień osadczy wewnętrzny od zewnętrznego w tabelach?
Zwykle tabela ma osobne sekcje lub nagłówki dla pierścieni do wałków (zewnętrznych) i do otworów/gniazd (wewnętrznych). Wskazówką są opisy typu "shaft"/"housing" lub rysunki przekrojowe. Przed odczytem numeru sprawdź, czy zadanie mówi o gnieździe, bo to kieruje do właściwej części tabeli.
Kiedy podczas montażu stosuje się pierścienie osadcze?
Stosuje się je, gdy trzeba ograniczyć przesuw osiowy elementu bez stosowania nakrętek, podkładek czy pokryw. Typowo w węzłach łożyskowych, przekładniach, prowadnicach i zespołach, w których demontaż ma być możliwy i szybki. Dobór zawsze powinien wynikać z dokumentacji technicznej.
Jak sprawdzić, czy pierścień osadczy jest prawidłowo dobrany do gniazda?
Po doborze z tabeli sprawdza się zgodność średnicy nominalnej, typu pierścienia, grubości oraz parametrów rowka (szerokość/głębokość). W praktyce ważne jest też, czy pierścień poprawnie "siada" w rowku i nie ma nadmiernego luzu. Wątpliwości rozstrzyga się przez porównanie z kartą katalogową.
Dlaczego zadania z tabelą mogą być uznane za nieaktualne?
Numery katalogowe, pozycje "POZ" i układ tabel mogą się zmieniać wraz z edycją katalogu, producentem albo wersją dokumentacji zakładowej. Jeżeli egzamin bazuje na innej tabeli niż ta, którą znasz, wyniki mogą się różnić mimo poprawnej metody odczytu. Dlatego kluczowa jest praca na załączonej tabeli.
Jak przygotować się do egzaminu z odczytu tabel katalogowych w mechanice?
Ćwicz odczyt z różnych tabel: dobór elementów znormalizowanych, łożysk, uszczelnień i pierścieni osadczych. Zwracaj uwagę na nagłówki, jednostki i przypisy. W treningu stosuj zasadę "wymiar → właściwy wiersz → właściwa kolumna → numer" oraz zawsze kontroluj, czy odczyt nie jest przesunięty o jedną linię.
