W zadaniu sprawdza się umiejętność korzystania z tabel materiałowych oraz rozumienie parametru Rm, czyli wytrzymałości na rozciąganie (maksymalnego naprężenia, jakie materiał przenosi w próbie statycznego rozciągania). Kluczowe są dwa elementy polecenia: wał ma być poddawany obróbce cieplnej oraz wymagana jest wytrzymałość Rm min 450 MPa.
Aby poprawnie odpowiedzieć, należy:

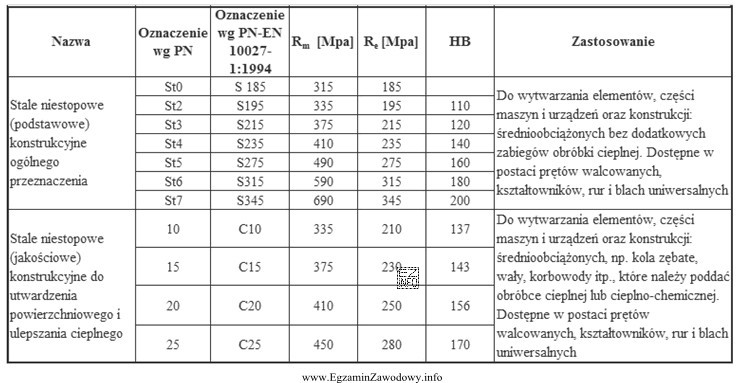

- odszukać w tabeli (załączonej do zadania) kolumnę/wiersz odnoszący się do wytrzymałości na rozciąganie Rm,
- sprawdzić, które oznaczenie stali spełnia warunek co najmniej 450 MPa (nie "około", tylko nie mniej),
- wybrać gatunek, który jest przewidziany do pracy po obróbce cieplnej, jeżeli tabela rozróżnia stany dostawy/obróbki.
Odpowiedź "25" jest wskazana jako właściwa, bo z danych tabelarycznych wynika, że to właśnie ten gatunek spełnia kryterium minimalnej wartości Rm dla wału po obróbce cieplnej.
Pozostałe odpowiedzi są błędne, ponieważ nie spełniają wymaganego progu Rm albo odnoszą się do gatunków/oznaczeń, które w danej tabeli nie odpowiadają stali właściwej do uzyskania wymaganej wytrzymałości po obróbce cieplnej. Typową pułapką jest wybór stali o zbyt niskich własnościach (np. oznaczenie z mniejszą liczbą) lub kierowanie się samym brzmieniem oznaczenia zamiast parametrami z tabeli.
Wskazówka egzaminacyjna: zawsze czytaj warunek "min" oraz jednostki (MPa). Jeżeli tabela podaje zakresy, wybieraj pozycję, której dolna granica spełnia wymaganie, a nie tę, która "średnio" może być blisko 450 MPa.
