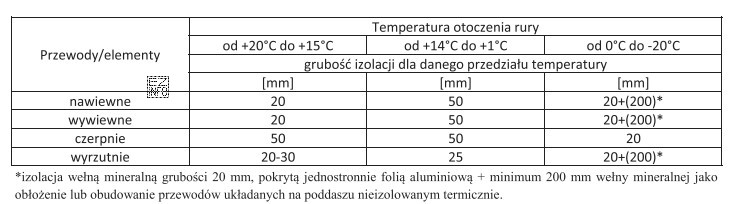

To zadanie polega na odczycie grubości izolacji termicznej z tabeli dla określonego warunku: kanał wywiewny instalacji wentylacyjnej oraz temperatura powietrza w pomieszczeniu 10°C. W praktyce monter dobiera izolację zgodnie z dokumentacją/tabelą wymagań, aby ograniczyć straty ciepła i zapewnić prawidłową pracę instalacji.
Kluczowe są dwa kroki:
- wybranie w tabeli części dotyczącej kanałów wywiewnych (nie nawiewnych),
- odczytanie wartości odpowiadającej temperaturze 10°C (z właściwego wiersza/kolumny).
Dla temperatury 10°C tabela wskazuje 50 mm, dlatego ta odpowiedź jest prawidłowa.
Dlaczego pozostałe wartości są błędne? Odpowiedzi 20 mm, 25 mm i 30 mm mogą występować w podobnych zestawieniach, ale zwykle dotyczą innych warunków doboru, np. innej temperatury otoczenia, innego rodzaju kanału (nawiew/wywiew), odmiennego kryterium projektowego albo innego zakresu wymagań. W tego typu pytaniach najczęstszy błąd to przesunięcie odczytu w tabeli (np. o jeden wiersz) lub pomylenie sekcji tabeli dla innego typu przewodu.
Wskazówka egzaminacyjna: najpierw zaznacz w treści co jest dane (10°C, kanał wywiewny), a dopiero potem szukaj w tabeli dokładnie tego warunku. Jeśli tabela ma kilka bloków (np. różne typy kanałów), upewnij się, że czytasz właściwy blok przed wyborem liczby w milimetrach.
