KWALIFIKACJA MEC8 - CZERWIEC 2019



PYTANIE NR 22.
Na podstawie danych w tabeli określ wartość współczynnika tarcia μ połączeń wtłaczanych podczas demontażu dla materiału części łączonych stal-stal i zastosowanego oleju maszynowego.

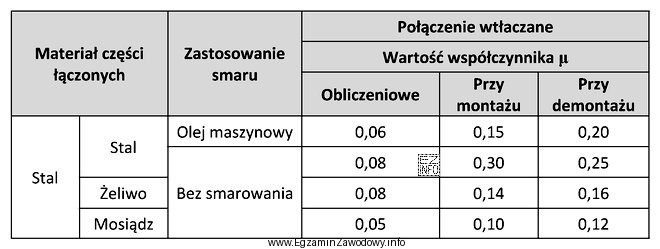

Ilustracja przedstawia tabelę związaną z egzaminem zawodowym dla technika mechanika, kwalifikacja M20.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Współczynnik tarcia μ należy odczytać z tabeli dokładnie dla warunków: para materiałowa stal–stal, zastosowany olej maszynowy oraz stan "podczas demontażu". Po dopasowaniu właściwego wiersza i kolumny tabeli otrzymuje się wartość 0,20. Pozostałe wartości dotyczą innych warunków lub są błędnym odczytem.

Pełne wyjaśnienie:

W zadaniu kluczowa jest umiejętność poprawnego odczytu danych z tabeli. Współczynnik tarcia μ nie jest jedną stałą "dla stali", lecz zależy od kilku czynników jednocześnie, m.in. od pary materiałowej (tu: stal–stal), warunków ruchu/rozłączania (tu: demontaż) oraz rodzaju środka smarnego (tu: olej maszynowy).

Aby uzyskać właściwy wynik, należy:

  • znaleźć w tabeli część dotyczącą połączeń wtłaczanych,
  • wybrać sekcję dla pary stal–stal,
  • odróżnić kolumnę/wiersz dla demontażu od montażu,
  • wybrać wariant smarowania: olej maszynowy,
  • przepisać wartość dokładnie z zachowaniem zapisu dziesiętnego.

Dlatego poprawna jest odpowiedź "0,20" – odpowiada dokładnie wskazanemu zestawowi warunków w tabeli.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "0,14" oraz "0,12" często wynikają z pomylenia kolumn (np. montaż zamiast demontażu) albo z wyboru innego środka smarnego niż olej maszynowy.
  • "0,30" może odpowiadać warunkom o większym tarciu (np. innemu stanowi powierzchni lub innemu przypadkowi w tabeli) albo być efektem błędnego odczytu nagłówków.

Wskazówka egzaminacyjna: przed przepisaniem liczby jeszcze raz sprawdź wszystkie trzy kryteria naraz (materiał, smar, montaż/demontaż). To ogranicza typowy błąd "trafienia" w dobrą sekcję, ale złą kolumnę.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest współczynnik tarcia μ w połączeniach wtłaczanych?
Współczynnik tarcia μ to liczba opisująca, jak duże opory tarcia powstają między stykającymi się powierzchniami. W połączeniach wtłaczanych wpływa m.in. na siłę potrzebną do montażu i demontażu oraz ryzyko uszkodzenia powierzchni.
Jak odczytać μ z tabeli dla stal–stal i oleju maszynowego?
Najpierw wybierz w tabeli dział dotyczący połączeń wtłaczanych, potem parę materiałową stal–stal. Następnie odszukaj wariant smarowania olej maszynowy i upewnij się, że wybierasz kolumnę/wiersz dla demontażu, a nie montażu.
Dlaczego w zadaniu podano warunek "podczas demontażu"?
Bo tabele technologiczne często rozróżniają wartości dla montażu i demontażu. Warunki tarcia mogą się różnić (np. inny kierunek ruchu, zmiana filmu olejowego, mikrouszkodzenia). Zastosowanie złej kolumny "montaż" daje inną wartość μ.
Czy współczynnik tarcia jest zawsze taki sam dla stali?
Nie. μ zależy nie tylko od materiału, ale też od stanu powierzchni (chropowatość), nacisku, prędkości, temperatury i smarowania. Dlatego w praktyce korzysta się z tabel lub danych technologicznych przypisanych do konkretnych warunków pracy.
Jakie błędy najczęściej robi się przy odczycie z tabeli tarcia?
Najczęstsze to: pomylenie wiersza z kolumną, nieuwzględnienie warunku smarowania, odczyt wartości dla innej pary materiałów, oraz pomylenie montażu z demontażem. Pomaga "checklista" trzech warunków: materiał + smar + etap pracy.
Co daje zastosowanie oleju maszynowego w połączeniu stal–stal?
Olej maszynowy zwykle zmniejsza tarcie w porównaniu do pracy "na sucho", co może obniżyć siłę potrzebną do rozłączenia elementów. Jednocześnie poprawia warunki współpracy powierzchni i ogranicza ryzyko zatarcia lub zadrapań podczas demontażu.
Czy da się rozwiązać takie pytanie bez pamięciowych wartości μ?
Tak, jeśli zadanie daje tabelę: nie trzeba znać μ na pamięć, tylko poprawnie odczytać wartość dla wskazanych warunków. To sprawdza umiejętność pracy z dokumentacją techniczną, która w praktyce jest ważniejsza niż zapamiętywanie liczb.
Jak sprawdzić, czy wybrałem dobrą kolumnę w tabeli?
Przed przepisaniem wyniku porównaj nagłówki: czy jest para stal–stal, czy jest olej maszynowy, i czy wprost zaznaczono demontaż. Jeśli choć jeden warunek się nie zgadza, to odczyt dotyczy innego przypadku i wynik będzie błędny.
Dlaczego odpowiedzi różnią się tylko w drugiej cyfrze po przecinku?
To typowe w zadaniach z tabel, bo ma sprawdzić dokładność odczytu. Różnice 0,12 vs 0,14 vs 0,20 mogą wynikać z innych warunków w tabeli lub z pomyłki w wyborze wiersza. Dlatego ważne jest wolne, systematyczne dopasowanie warunków.
Jak przygotować się do pytań o połączenia wtłaczane na egzaminie?
Ćwicz rozróżnianie rodzajów połączeń (wciskowe/wtłaczane), czytanie tabel i kart technologicznych oraz kojarzenie wpływu smarowania na tarcie. Pomocne są też krótkie zadania treningowe: "znajdź wartość dla warunków X" i kontrola nagłówków przed wyborem.
info

Około 55% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że współczynnik tarcia μ należy odczytać z tabeli dokładnie dla warunków: para materiałowa stal–stal, zastosowany olej maszynowy oraz stan "podczas demontażu".

Materiały:

  • Materiały dydaktyczne z tribologii (tarcie, smarowanie, zużycie) dla poziomu szkoły branżowej
  • Podstawy konstrukcji maszyn: połączenia wciskowe/wtłaczane i ich montaż/demontaż
  • Ćwiczenia z interpretacji tabel i kart katalogowych (odczyt parametrów dla zadanych warunków)
