Odchyłka krawędzi od pionu opisuje, jak bardzo krawędź ściany odbiega od idealnego ustawienia pionowego. W praktyce jest to jeden z podstawowych parametrów jakości wykonania ścian, bo wpływa na możliwość prawidłowego wykonania dalszych robót (np. tynków, okładzin, montażu stolarki) oraz na estetykę i pasowanie elementów.
Aby poprawnie rozwiązać zadanie, wykonuje się trzy kroki:

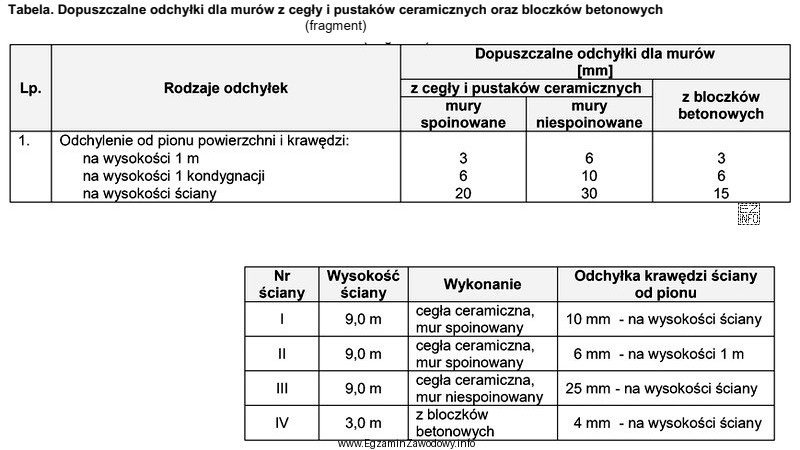

- Odczyt danych – dla każdej ściany (I–IV) odczytać z tabeli wartość zmierzonej odchyłki krawędzi od pionu oraz przypisaną do niej wartość dopuszczalną (limit).
- Porównanie – dla każdej ściany sprawdzić, czy zmierzona odchyłka jest mniejsza lub równa dopuszczalnej. Jeśli jest większa, tolerancja nie jest zachowana.
- Wniosek – wskazać tę ścianę, dla której występuje przekroczenie limitu.
Odpowiedź "Dla ściany nr II" jest poprawna, ponieważ tylko dla tej ściany (zgodnie z danymi w tabeli) wartość odchyłki krawędzi od pionu przekracza wartość dopuszczalną. Pozostałe ściany mieszczą się w granicach tolerancji, czyli spełniają wymaganie kontroli geometrycznej.
Dlaczego pozostałe odpowiedzi są niepoprawne? Ponieważ dla ściany nr I, nr III i nr IV (według zestawienia w tabeli) odchyłki nie przekraczają wartości dopuszczalnych. Częsty błąd polega na wyborze ściany z największą odchyłką bez sprawdzenia, czy dla niej limit dopuszczalny nie jest jednocześnie większy, albo na pomyleniu kolumn: "dopuszczalne" z "zmierzone".
Wskazówka egzaminacyjna: zawsze zaznacz w tabeli dwie wartości (zmierzoną i dopuszczalną) dla tej samej ściany i dopiero wtedy porównuj. To ogranicza pomyłki wynikające z pośpiechu i błędów w odczycie.
