Odchyłka montażowa (tolerancja) to dopuszczalne odstępstwo wymiaru rzeczywistego od wymiaru projektowego. W konstrukcjach drewnianych tolerancje rosną wraz z długością elementu, m.in. ze względu na właściwości materiału i proces montażu.

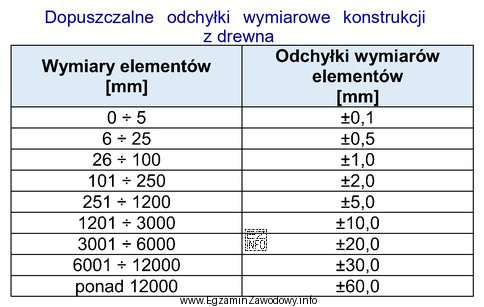

W zadaniu długość kratownicy w projekcie wynosi 580 cm, natomiast tabela tolerancji jest podana w milimetrach. Dlatego najpierw wykonuje się przeliczenie jednostek:
580 cm = 5800 mm (ponieważ 1 cm = 10 mm).
Następnie należy znaleźć w tabeli przedział wymiarów, do którego należy 5800 mm. Wartość 5800 mm mieści się w zakresie 3001–6000 mm, a przypisana do niego odchyłka wynosi ±20 mm. Oznacza to, że w praktyce akceptowalny zakres długości to 5800 mm ± 20 mm, czyli 5780–5820 mm.
Dlaczego pozostałe odpowiedzi są błędne?
- Wartość ±10 mm dotyczy krótszych elementów z przedziału 1201–3000 mm, więc nie obejmuje 5800 mm.
- Wartość ±15 mm nie wynika z przedstawionej tabeli tolerancji, więc nie może być prawidłowym odczytem.
- Wartość ±5 mm odpowiada jeszcze krótszym elementom (251–1200 mm), a zastosowanie jej do kratownicy 5800 mm jest zbyt restrykcyjne i niezgodne z tabelą.
Wskazówka egzaminacyjna: zawsze sprawdzaj jednostki w nagłówkach tabeli. Najczęstszy błąd to wybór złego przedziału z powodu pozostania przy cm zamiast mm.
