Aby obliczyć masę pręta zbrojeniowego o średnicy 14 mm, korzysta się z dwóch informacji: (1) masy jednostkowej (ile waży 1 metr pręta Ø14) odczytanej z tabeli oraz (2) łącznej długości pręta odczytanej z rysunku.

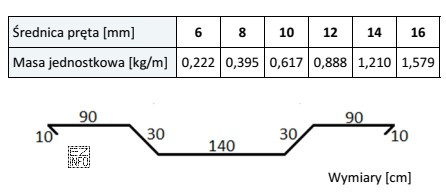

Krok 1: odczyt z tabeli. W tabeli wyszukuje się wiersz/kolumnę dla średnicy 14 mm i odczytuje masę 1 m pręta (wartość w kg/m). To jest współczynnik przeliczeniowy.
Krok 2: odczyt z rysunku. Z rysunku ustala się długość pręta. Jeżeli pręt jest gięty i ma kilka prostych odcinków, należy zsumować długości wszystkich odcinków (w praktyce zadania egzaminacyjne wymagają właśnie tej sumy). Trzeba pilnować jednostek: wymiary na rysunku bywają podane w mm, a w tabeli zwykle jest kg/m, więc konieczne jest przeliczenie mm na m.
Krok 3: obliczenie. Stosuje się zależność:
masa pręta [kg] = długość pręta [m] × masa 1 m [kg/m].
Po wykonaniu mnożenia otrzymuje się masę pręta w kilogramach.
Dlaczego pozostałe odpowiedzi są błędne?
- Wartości zaniżone mogą wynikać z nieuwzględnienia części długości (np. pominięcia jednego odcinka) albo z błędnego odczytu średnicy w tabeli.
- Wartości zawyżone często biorą się z pomyłki jednostek (np. potraktowania milimetrów jak metrów w jednym z odcinków) albo z przypadkowego przyjęcia większej masy jednostkowej.
- Rozbieżność może też wynikać z zaokrągleń wykonanych zbyt wcześnie na etapie obliczeń pośrednich.
W zadaniach tego typu kluczowe są: poprawny odczyt danych z tabeli i rysunku, konsekwentne jednostki oraz sumowanie długości wszystkich fragmentów pręta, jeśli nie jest on prosty.
