Przyłącze znajdujące się między sprężarką a skraplaczem należy do odcinka tłocznego układu chłodniczego. W praktyce oznacza to, że w tym miejscu panują warunki charakterystyczne dla strony wysokiego ciśnienia. Z tego powodu do pomiaru nie wybiera się manometru typowego dla strony ssawnej (niskiego ciśnienia), lecz manometr o zakresie pracy właściwym dla wysokich wartości ciśnienia występujących po sprężarce.
W zadaniu kluczowe są dwa kryteria doboru:
- Zakres manometru – musi obejmować warunki pracy po stronie wysokiej; dobór zbyt małego zakresu grozi pracą przy końcu skali, błędnym odczytem, a nawet uszkodzeniem przyrządu.
- Rodzaj przyłącza – w treści podano gwint 1/8", więc manometr musi pasować mechanicznie do króćca/adaptera wskazanego w układzie.
Informacja o czynniku R410A jest istotna, bo w praktyce wiąże się on z wymaganiem stosowania osprzętu (w tym pomiarowego) przewidzianego do wyższych ciśnień roboczych niż w wielu starszych zastosowaniach. Dlatego poprawny wybór musi uwzględniać, że nie każdy manometr "chłodniczy" nadaje się do strony tłocznej dla tego czynnika.

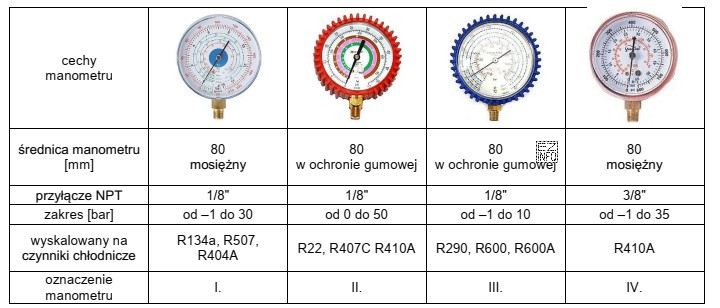

Odpowiedź "II." jest poprawna, ponieważ (zgodnie z danymi z tabeli) łączy właściwy typ/zakres dla strony wysokiej z przyłączem 1/8".
Pozostałe odpowiedzi są błędne typowo z jednej z dwóch przyczyn: albo wskazują manometr o parametrach pasujących do strony niskiego ciśnienia (błąd wynikający z pomylenia odcinków ssawnego i tłocznego), albo mają niewłaściwe przyłącze, przez co nie można ich prawidłowo zamontować bez redukcji. Na egzaminie warto najpierw ustalić, czy punkt pomiarowy jest po stronie ssawnej czy tłocznej, a dopiero potem sprawdzać gwint i zakres w tabeli.
