KWALIFIKACJA ELE2 - CZERWIEC 2014 (test 2)

PYTANIE NR 5.

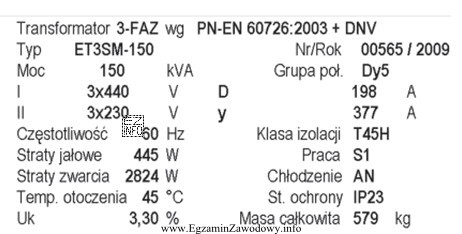

Na podstawie danych zawartych na tabliczce znamionowej transformatora trójfazowego, określ zastosowane w tym transformatorze układy połączeń uzwojenia górnego napięcia i uzwojenia dolnego napięcia.

A.	Połączenie uzwojenia górnego napięcia - gwiazda, połączenie uzwojenia dolnego napięcia - trójkąt.
B.	Połączenie uzwojenia górnego napięcia - trójkąt, połączenie uzwojenia dolnego napięcia - gwiazda.
C.	Połączenie uzwojenia górnego napięcia - trójkąt, połączenie uzwojenia dolnego napięcia - trójkąt.
D.	Połączenie uzwojenia górnego napięcia - gwiazda, połączenie uzwojenia dolnego napięcia - gwiazda.
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Na tabliczce znamionowej transformatora widnieje oznaczenie "Dy5". Oznaczenie to wskazuje na sposób połączenia uzwojeń transformatora. Litera "D" oznacza, że uzwojenie górnego napięcia (pierwotne) jest połączone w trójkąt, natomiast litera "y" oznacza, że uzwojenie dolnego napięcia (wtórne) jest połączone w gwiazdę. Cyfra "5" oznacza przesunięcie fazowe między uzwojeniami. Na podstawie tych informacji można stwierdzić, że poprawną odpowiedzią jest: "Połączenie uzwojenia górnego napięcia - trójkąt, połączenie uzwojenia dolnego napięcia - gwiazda."
