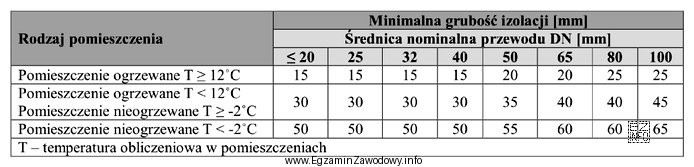

W doborze izolacji cieplnej przewodów CWU kluczowe są dwa parametry z tabeli: średnica nominalna DN oraz rodzaj pomieszczenia określony temperaturą obliczeniową. Izolacja ogranicza straty ciepła podczas transportu wody od źródła do punktów czerpalnych, dlatego wymagana jest także w pomieszczeniach ogrzewanych.
Najpierw identyfikujemy średnicę: przewód 1'' odpowiada DN 25. Następnie klasyfikujemy miejsce prowadzenia przewodu: łazienka w typowych warunkach eksploatacji jest pomieszczeniem ogrzewanym, czyli należy wybrać wiersz dla T ≥ 12°C. Na przecięciu wiersza "pomieszczenie ogrzewane" i kolumny "DN 25" tabela podaje 15 mm jako minimalną grubość izolacji.
Dlaczego pozostałe odpowiedzi są błędne?
- 30 mm – to wartość charakterystyczna dla pomieszczeń nieogrzewanych (niższa temperatura), więc byłaby właściwa po wybraniu niewłaściwego wiersza tabeli.
- 35 mm – nie wynika z tej tabeli dla DN 25 i typowo jest efektem zgadywania lub mylenia wymagań/źródeł danych.
- 50 mm – dotyczy jeszcze chłodniejszych warunków (np. bardzo niskiej temperatury otoczenia) albo innych zakresów średnic; wybranie jej to zwykle skutek zasady "im więcej izolacji, tym lepiej" zamiast trzymania się wymagań minimalnych.
W praktyce, jeśli stosowany materiał ma inny współczynnik przewodzenia ciepła λ niż przyjęty w tabeli, grubość może wymagać przeliczenia według zasad normowych. Jednak w tym zadaniu dobór odbywa się wprost na podstawie tabeli dla standardowych założeń.
