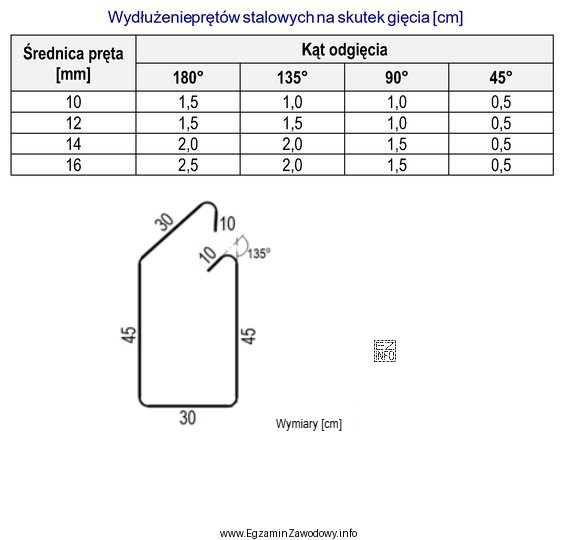

W zadaniach typu "dociąć pręt, aby po wygięciu uzyskać zadany kształt" nie wystarczy proste dodanie wymiarów widocznych na rysunku. Poprawna procedura polega na wyznaczeniu rozwinięcia pręta, czyli długości mierzonej wzdłuż osi pręta po jego uformowaniu.
Typowe kroki rozwiązania są następujące:
- Odczytaj z rysunku wszystkie odcinki proste (ramiona) oraz liczbę i rodzaj zagięć (np. 90°, 135°, 180° – zależnie od rysunku).
- Z tabeli dobierz właściwe wartości związane z gięciem dla pręta o średnicy 12 mm. W praktyce tabele podają naddatki/odjęcia albo równoważne długości łuków dla danego promienia i kąta gięcia.
- Zsumuj długości odcinków prostych oraz skoryguj wynik o wartości wynikające z tabeli dla każdego zagięcia (zgodnie z tym, jak tabela definiuje poprawkę).
- Sprawdź jednostki (mm ↔ cm) i zaokrąglenie wyniku, jeśli jest wymagane w kluczu.
Dlaczego poprawna jest odpowiedź "164 cm"? Ponieważ odpowiada rozwinięciu pręta uwzględniającemu zarówno geometrię kształtu z rysunku, jak i korekty na gięcia wynikające z tabeli dla średnicy 12 mm. Warianty "163 cm" oraz "174 cm"/"175 cm" są typowymi rezultatami błędów: pominięcia jednej poprawki na gięcie, błędnej interpretacji liczby gięć, nieuwzględnienia średnicy w doborze wartości tabelarycznych albo pomyłki jednostek. Zawyżone wyniki często biorą się z dodania długości "po zewnętrznym obrysie" zamiast po osi lub z wielokrotnego doliczenia tej samej poprawki. Zaniżone wyniki najczęściej wynikają z nieuwzględnienia części łuku/gięcia albo jednego z krótkich odcinków przy końcówkach.
Wskazówka egzaminacyjna: zanim policzysz, narysuj sobie schemat pręta i ponumeruj odcinki oraz gięcia, a potem odhaczaj je przy sumowaniu. To ogranicza ryzyko pominięcia elementu i ułatwia kontrolę rachunków.
