W takich zadaniach nie wystarcza samo zsumowanie długości odcinków prostych z rysunku. Pręt po wygięciu zmienia przebieg osi, a w miejscach gięć pojawia się zależność od średnicy pręta i geometrii gięcia, dlatego korzysta się z tabel dodatków/odliczeń na gięcia (podanych w zadaniu).
Poprawna metoda obejmuje zwykle następujące kroki:
- Odczytaj z rysunku wszystkie odcinki proste pręta (wzdłuż osi pręta po wygięciu) oraz policz liczbę i rodzaj gięć.
- Zsumuj odcinki proste w milimetrach, zachowując spójne jednostki i nie pomijając żadnego fragmentu (częsty błąd to nieuwzględnienie krótkich "zakładek"/odcinków końcowych).

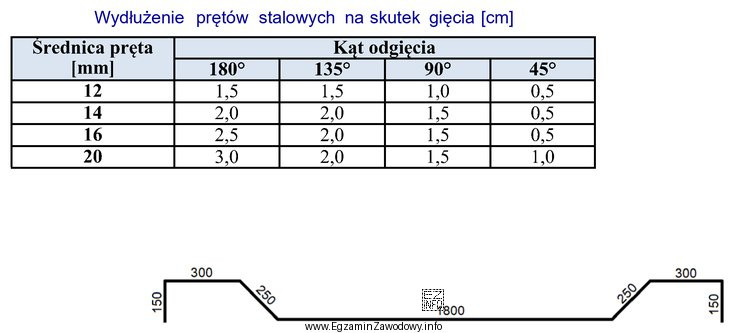

- Uwzględnij wpływ gięć zgodnie z tabelą dla średnicy 16 mm. Tabela wskazuje, jak skorygować długość rozwinięcia w zależności od liczby gięć i ich kątów (np. inne wartości dla gięć 90° i 135°). Tych wartości nie wolno zgadywać – należy je odczytać.
- Wykonaj obliczenie końcowe: długość do przycięcia = (suma odcinków prostych) +/− (korekty z tabeli wynikające z gięć).
Odpowiedź "3 150 mm" jest poprawna, ponieważ wynika z zastosowania wymiarów z rysunku oraz właściwych korekt tabelarycznych dla pręta Ø16 mm. Pozostałe propozycje są typowe dla konkretnych pomyłek:
- "3 120 mm" zwykle odpowiada sytuacji, gdy zaniżono naddatki na gięcia albo pominięto jedną korektę.
- "3 200 mm" bywa skutkiem doliczenia zbyt dużej korekty (np. użycia wartości dla innego rodzaju gięcia albo podwójnego zliczenia tego samego załamania).
- "3 250 mm" najczęściej oznacza błąd systematyczny: zastosowanie danych z tabeli dla innej średnicy pręta lub nieprawidłowe potraktowanie łuków/załamań jako dodatkowych odcinków prostych.
Wskazówka egzaminacyjna: przed obliczeniami zaznacz na rysunku każde gięcie i policz je "na głos" (1, 2, 3…), a dopiero potem sięgaj do tabeli. To minimalizuje ryzyko pominięcia lub podwojenia korekty.
