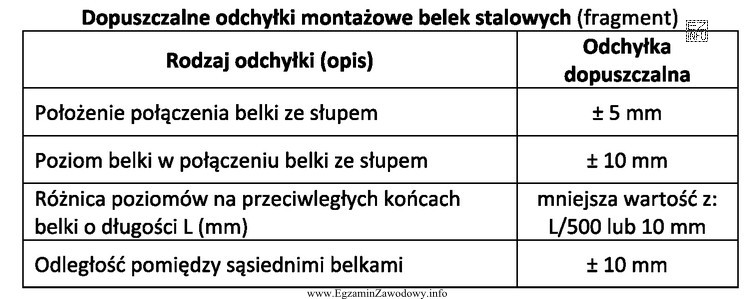

W tego typu zadaniu nie wykonuje się obliczeń – kluczowa jest poprawna interpretacja danych z tabeli. Należy:
- zidentyfikować w tabeli parametr "dopuszczalna różnica poziomów na końcach belki",
- odnaleźć zakres lub wiersz odpowiadający długości 6 m,
- odczytać przypisaną wartość tolerancji i podać ją w tych samych jednostkach (mm).
Odpowiedź "10 mm" jest poprawna, ponieważ wynika bezpośrednio z odczytu dla belki stalowej o długości 6 m w załączonej tabeli tolerancji.
Dlaczego pozostałe wartości są niepoprawne?
- "6 mm" oraz "5 mm" to typowe wartości, które mogą występować w tabelach dla krótszych elementów albo dla ostrzejszych kryteriów. W tym zadaniu warunek dotyczy 6 m, więc nie można ich przyjąć, jeśli tabela wskazuje inną wartość.
- "12 mm" bywa spotykane jako tolerancja dla większych długości lub mniej rygorystycznych wymagań. Jeśli jednak wiersz dla 6 m wskazuje 10 mm, to 12 mm oznaczałoby przekroczenie dopuszczalnej wartości w świetle tabeli.
Wskazówka egzaminacyjna: po odczycie wartości z tabeli zawsze sprawdź, czy nie pomyliłeś przedziału długości (np. "do 6 m" vs "powyżej 6 m") oraz czy tabela dotyczy dokładnie różnicy poziomów, a nie innej odchyłki geometrycznej.
