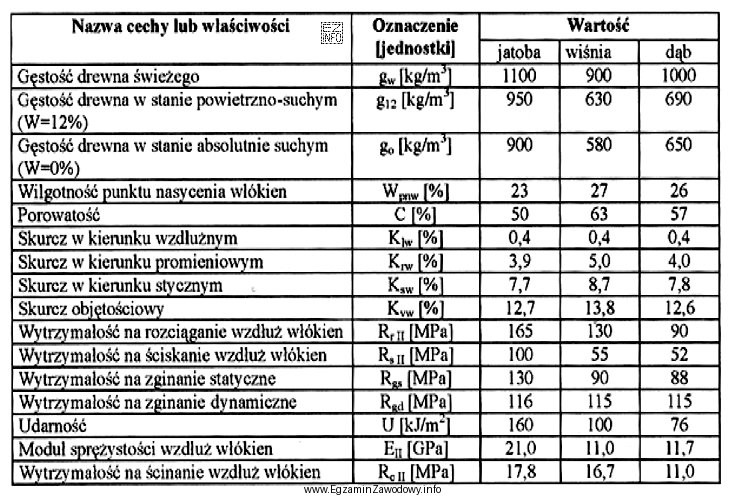

Zadanie sprawdza umiejętność pracy z tabelami materiałoznawczymi dla drewna. Kluczowe są tu dwa elementy: warunek wilgotności oraz rodzaj badanej wytrzymałości.
1) Gęstość w stanie powietrzno-suchym (W=12%)
Właściwości drewna silnie zależą od wilgotności. W tabelach bardzo często podaje się wartości odniesione do stanu powietrzno-suchego, czyli W=12%. Dlatego nie wolno brać "pierwszej z brzegu" gęstości ani gęstości w stanie absolutnie suchym czy mokrym — trzeba odczytać dokładnie tę kolumnę/pozycję, która jest opisana jako W=12%.
2) Wytrzymałość na zginanie dynamiczne
Zginanie dynamiczne dotyczy obciążenia udarowego (gwałtownego), a nie powolnego narastania siły. W tabelach bywa obok innych parametrów (np. zginanie statyczne, ściskanie, rozciąganie), więc łatwo o pomyłkę polegającą na przepisaniu liczby z sąsiedniej kolumny. W tym pytaniu należy odczytać dokładnie wartość oznaczoną jako wytrzymałość na zginanie dynamiczne.
Dlaczego poprawna jest odpowiedź "690 kg/m3, 115 MPa"?
To para wartości przypisana w tabeli do gatunku dąb przy warunku W=12% oraz do parametru "zginanie dynamiczne". Istotne jest, że oba parametry muszą pochodzić z tego samego wiersza (dąb) i właściwych kolumn.
Dlaczego pozostałe odpowiedzi są błędne?
- "630 kg/m3, 100 MPa" – typowy błąd polega na odczycie danych dla innego gatunku lub dla innego poziomu wilgotności; druga wartość może też pochodzić z innego parametru mechanicznego.
- "900 kg/m3, 116 MPa" – bardzo wysoka gęstość sugeruje pomylenie warunku odniesienia (np. stan inny niż W=12%) albo odczyt z niewłaściwej rubryki/wiersza w tabeli.
- "950 kg/m3, 130 MPa" – zestaw wygląda "mocno", ale to częsty efekt heurystyki: wybieranie największych liczb zamiast poprawnego odczytu danych. W tabeli dla dębu przy W=12% nie odpowiada on wskazanym parametrom.
Wskazówka egzaminacyjna: zawsze zaznacz palcem (lub linijką) wiersz gatunku i przechodź poziomo do właściwej kolumny, a następnie sprawdź jednostki (kg/m3 i MPa), aby nie przepisać wartości z sąsiedniej rubryki.
