KWALIFIKACJA BUD14 - STYCZEŃ 2024



PYTANIE NR 5.
Na podstawie danych zawartych w tabeli określ, ile wynosi zalecane nachylenie obciążonych skarp wykopu o głębokości 3,7 m, wykonywanego w gruncie kategorii III.

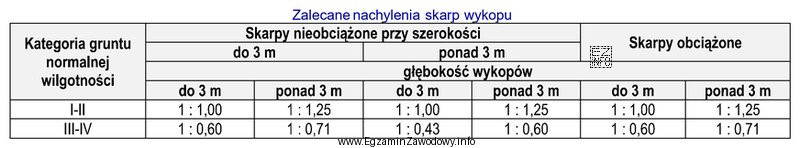

Ilustracja przedstawia tabelę z zaleceniami dotyczącymi nachylenia skarp wykopu w zależności od kategorii gruntu i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nachylenie skarp wykopu dobiera się przez odczyt z tabeli dla trzech warunków jednocześnie: głębokości 3,7 m, gruntu kategorii III oraz skarp obciążonych.
Właściwe pole tabeli wskazuje wartość 1 : 0,71, pozostałe odpowiedzi dotyczą innych kategorii, głębokości lub skarp nieobciążonych.

Pełne wyjaśnienie:

W zadaniu trzeba wykonać typową czynność z robót ziemnych: odczytać zalecane nachylenie skarpy z tabeli dla określonych warunków.

Kluczowe są trzy elementy treści:

  • głębokość wykopu: 3,7 m (czyli należy szukać wiersza/przedziału odpowiadającego tej głębokości),
  • grunt kategorii III (dobór właściwej kolumny lub podtabeli),
  • skarpy obciążone (oddzielne wartości niż dla skarp nieobciążonych).

Po odszukaniu w tabeli przecięcia właściwej głębokości z kategorią gruntu III dla skarp obciążonych otrzymuje się nachylenie 1 : 0,71. Jest to zapis w postaci stosunku (zwykle pion:poziom), dlatego ważne jest, aby nie odwrócić interpretacji.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • 1 : 0,60 może odpowiadać innym warunkom (np. innemu zakresowi głębokości lub innemu wariantowi skarpy), ale nie temu zestawowi danych z tabeli.
  • 1 : 1,00 jest wartością "okrągłą" i często wybieraną intuicyjnie, jednak w tego typu zadaniach decyduje jednoznaczny odczyt z tabeli, a nie przybliżenie.
  • 1 : 1,25 oznacza skarpę o innej geometrii niż wymagana w odczycie; taka wartość może dotyczyć innych gruntów lub innych ograniczeń eksploatacyjnych.

Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, podkreśl w treści trzy warunki (głębokość, kategoria gruntu, obciążenie skarpy) i dopiero potem sprawdź, czy odczyt pochodzi dokładnie z tego pola tabeli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis nachylenia skarpy 1 : 0,71?
Zapis 1 : 0,71 opisuje proporcję nachylenia skarpy w formie stosunku (najczęściej pion:poziom). Oznacza to, że na 1 jednostkę w pionie przypada 0,71 jednostki w poziomie. W praktyce pozwala to wyznaczyć geometrię skarpy w terenie i porównać jej "stromość" z wymaganiami z tabel.
Jak odczytać z tabeli nachylenie skarp wykopu dla danej głębokości?
Najpierw wybierz w tabeli wiersz lub przedział odpowiadający głębokości (tu 3,7 m), następnie właściwą kolumnę dla kategorii gruntu (tu III) i wariant "skarpy obciążone". Dopiero z przecięcia tych danych odczytaj wartość. Nie wybieraj "na oko" wartości okrągłych.
Dlaczego rozróżnia się skarpy obciążone i nieobciążone?
Obciążenie przy krawędzi wykopu (np. składowanie urobku, przejazd sprzętu, materiały) zwiększa ryzyko utraty stateczności skarpy. Dlatego dla skarp obciążonych zalecenia są zwykle bardziej "ostrożne" i inne niż dla nieobciążonych. Na egzaminie pominięcie tego warunku to częsty błąd.
Czy dla głębokości 3,7 m trzeba wykonywać obliczenia nachylenia?
W typowym zadaniu egzaminacyjnym z tabelą nie wykonuje się obliczeń matematycznych, tylko odczyt. Ważne jest poprawne dobranie wiersza dla 3,7 m (czasem jako zakresu głębokości) i właściwej kategorii gruntu. Obliczenia pojawiają się raczej przy objętości wykopu lub rozmierzeniu skarp w planie.
Jakie są najczęstsze błędy przy zadaniach o nachyleniu skarp?
Najczęściej uczniowie: mylą skarpy obciążone z nieobciążonymi, odczytują wartość dla innej kategorii gruntu, biorą dane z sąsiedniego przedziału głębokości albo odwracają interpretację stosunku (poziom:pion). Pomaga podkreślenie w treści trzech warunków i kontrola, czy odczyt jest z jednego pola tabeli.
Co to jest kategoria gruntu III w kontekście robót ziemnych?
Kategoria gruntu to klasyfikacja używana w robotach ziemnych do oceny trudności urabiania i warunków wykonania wykopów. Kategoria III oznacza grunt trudniejszy niż I–II, co wpływa m.in. na zalecenia dotyczące skarp, zabezpieczeń i organizacji prac. Na egzaminie kluczowe jest trzymanie się kategorii podanej w zadaniu.
Czy z samej treści pytania da się wyznaczyć nachylenie bez tabeli?
Nie. W tym typie pytania wartość nachylenia wynika bezpośrednio z danych tabelarycznych (zależnych od głębokości, kategorii gruntu i obciążenia skarpy). Bez tabeli nie ma jednoznacznego wyniku. Dlatego na egzaminie trzeba umieć sprawnie poruszać się po tabelach i interpretować ich nagłówki.
Jak sprawdzić, czy wybrałem właściwą odpowiedź 1:x z tabeli?
Po odczycie sprawdź ponownie: (1) czy jesteś w części tabeli dla skarp obciążonych, (2) czy kolumna dotyczy kategorii III, (3) czy wiersz obejmuje 3,7 m. Następnie porównaj, czy Twoja wartość występuje dokładnie w tym polu, a nie w sąsiednim. To ogranicza błędy nieuwagi.
Kiedy na budowie zamiast skarp stosuje się obudowę wykopu?
Obudowę wykopu stosuje się, gdy nie ma miejsca na wykonanie bezpiecznych skarp, gdy grunt i warunki wodne utrudniają utrzymanie stateczności, albo gdy w pobliżu są obciążenia i obiekty wrażliwe (np. drogi, budynki, instalacje). W praktyce decyzję podejmuje się na podstawie projektu, warunków gruntowych i wymagań BHP.
Jak przygotować się do zadań egzaminacyjnych o skarpach wykopów?
Ćwicz szybkie odczyty z tabel: zaznaczaj nagłówki, jednostki i warunki (obciążone/nieobciążone), a potem wykonuj serię zadań na różnych głębokościach i kategoriach gruntów. Warto też trenować rozumienie zapisu 1:x oraz typowe pomyłki (odwrócenie stosunku, wybór sąsiedniego wiersza). Regularność jest kluczowa.
info

Statystycznie 43% uczniów zna prawidłową odpowiedź. trudne

Materiały:

  • Podręczniki i skrypty z geotechniki oraz robót ziemnych dla technikum budowlanego (rozdziały: wykopy, skarpy, kategorie gruntów)
  • Materiały szkoleniowe BHP dotyczące robót ziemnych i zabezpieczeń wykopów
  • Instrukcje i poradniki wykonawcze dotyczące wykonywania wykopów oraz oceny stateczności skarp (opracowania branżowe)
