Pochylenie skarpy wykopu określa, jak "łagodnie" ma być uformowana ściana wykopu, aby zachować stateczność gruntu i ograniczyć ryzyko obrywu lub osunięcia. W praktyce dobór nachylenia zależy od kilku czynników, dlatego w zadaniach egzaminacyjnych stosuje się tabele techniczne.

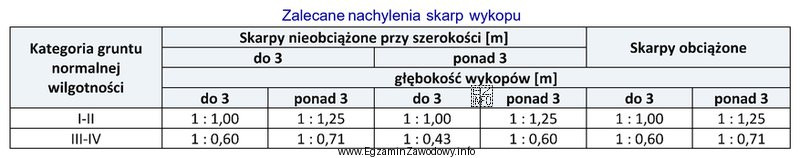

W tym pytaniu kluczowe są trzy informacje, które prowadzą do jednego pola w tabeli:
- głębokość wykopu: 3,5 m (należy wybrać wiersz/zakres głębokości obejmujący 3,5 m),
- grunt kategorii II (należy korzystać z kolumny przeznaczonej dla tej kategorii),
- skarpa obciążona (tabela zwykle rozróżnia wartości dla skarp obciążonych i nieobciążonych; obciążenie przy krawędzi pogarsza warunki stateczności, więc wymaga łagodniejszego nachylenia).
Po poprawnym odczycie z tabeli dla tych warunków otrzymuje się wartość 1 : 1,25, czyli na 1 jednostkę w pionie przypada 1,25 jednostki w poziomie (skarpa jest bardziej "rozłożysta" niż przy 1:1,00). To odpowiada zwiększonym wymaganiom bezpieczeństwa dla skarpy obciążonej.
Dlaczego pozostałe odpowiedzi są niepoprawne w kontekście tego zadania?
- 1 : 0,71 i 1 : 0,60 opisują skarpy bardziej strome (mniejszy "poziom" na tę samą wysokość), co typowo nie pasuje do warunku "obciążone" przy tej głębokości i kategorii gruntu.
- 1 : 1,00 jest wartością częstą i "intuicyjną", ale w zadaniu decyduje odczyt z tabeli dla konkretnej kombinacji warunków, a nie przybliżenie.
Wskazówka egzaminacyjna: zawsze najpierw podkreśl w treści kwalifikatory ("obciążone/nieobciążone", kategoria gruntu, głębokość), a dopiero potem szukaj pola w tabeli. To zmniejsza ryzyko odczytu z niewłaściwej kolumny lub wiersza.
