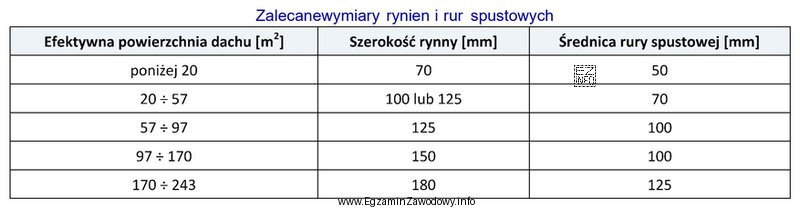

W tym typie zadania kluczowe jest, że wymiary rynny i rury spustowej nie są liczone "ze wzoru", tylko dobierane na podstawie danych tabelarycznych. Dane wejściowe to powierzchnia efektywna dachu jednospadowego równa 145 m2. Następnie w tabeli należy znaleźć przedział/wiersz odpowiadający tej powierzchni i odczytać parę wymiarów: szerokość rynny (mm) oraz średnicę rury spustowej (mm).
Dla 145 m2 tabela wskazuje zestaw: rynna 150 mm oraz rura spustowa 100 mm. Taki dobór zapewnia, że zarówno rynna, jak i pion spustowy mają przekrój wystarczający do odprowadzenia wody opadowej dla tej powierzchni dachu w założeniach przyjętych w tabeli.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 100/100 – typowy błąd polega na wybraniu "najmniejszego" wariantu, który w tabelach odpowiada mniejszym powierzchniom. Zbyt wąska rynna zwiększa ryzyko przelewania, szczególnie przy intensywniejszych opadach.
- 150/125 – zwiększenie średnicy rury spustowej bez wskazania tabeli oznacza przewymiarowanie pionu w stosunku do przypisanego zestawu. W zadaniu nie wybiera się "na zapas", tylko zgodnie z tabelą.
- 180/125 – to wariant dla większych powierzchni efektywnych; wybór wynika często z heurystyki, że większe elementy zawsze są lepsze, ale w zadaniu egzaminacyjnym liczy się poprawny odczyt.
Wskazówka egzaminacyjna: najpierw zaznacz w tabeli właściwy przedział powierzchni, a dopiero potem odczytaj parę wymiarów w tej samej linii. Zmniejsza to ryzyko przesunięcia o kolumnę.
