KWALIFIKACJA BUD11 - STYCZEŃ 2025



PYTANIE NR 3.
Na podstawie danych zawartych w tabeli wskaż dopuszczalną rozpiętość profili CW 100 o rozstawie 40 cm w sufitach podwieszanych samonośnych.

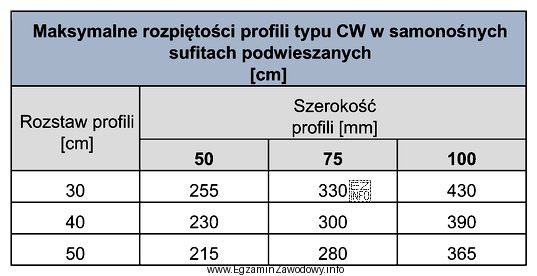

Ilustracja przedstawia tabelę z danymi dotyczącymi maksymalnych rozpiętości profili typu CW w samonośnych sufitach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wskazać dopuszczalną rozpiętość, należy w tabeli wybrać wiersz odpowiadający rozstawowi profili 40 cm oraz kolumnę odpowiadającą szerokości profilu CW 100.
W punkcie przecięcia tych danych znajduje się wartość 390 cm, która określa maksymalną rozpiętość dla tego wariantu sufitu samonośnego.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność odczytania danych montażowych z tabeli dla sufitów podwieszanych samonośnych. Kluczowe jest rozróżnienie dwóch pojęć:

  • Rozstaw profili – odległość między osiami sąsiednich profili (tu: 40 cm).
  • Rozpiętość profilu – odległość między punktami podparcia, czyli maksymalny "przelot" profilu w danym układzie.

W tabeli należy więc wykonać dwa kroki: (1) odnaleźć wiersz z rozstawem 40 cm, (2) odnaleźć kolumnę dla profilu o szerokości 100 mm (CW 100). Wartość w komórce na przecięciu tych parametrów wynosi 390 cm, więc taka rozpiętość jest dopuszczalna w podanych warunkach.

Dlaczego pozostałe odpowiedzi nie pasują? Wartości 300 cm i 280 cm odpowiadają innym szerokościom profilu (mniejsza szerokość = mniejsza sztywność, więc mniejsza dopuszczalna rozpiętość) lub innemu układowi z tabeli. Z kolei 430 cm jest większą rozpiętością, ale dotyczy innego rozstawu profili (gęstszy rozstaw może pozwalać na większe rozpiętości, bo obciążenie rozkłada się na więcej elementów). Typowe błędy na egzaminie to przesunięcie o jedną kolumnę/wiersz oraz pomylenie "40 cm" (rozstaw) z szukaną rozpiętością (wartością w cm w komórce tabeli).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rozpiętość profilu w suficie podwieszanym samonośnym?
Rozpiętość profilu to odległość między punktami podparcia (miejscami oparcia/mocowania konstrukcji), dla której profil zachowuje wymaganą sztywność i nośność. W zadaniach egzaminacyjnych zwykle odczytuje się ją z tabel systemowych jako wartość maksymalną w cm.
Co oznacza rozstaw profili 40 cm w tabeli sufitów podwieszanych?
Rozstaw 40 cm oznacza odległość między osiami sąsiednich profili nośnych. To parametr układu konstrukcji, a nie wartość do "przeliczenia". W tabeli wybiera się wiersz odpowiadający temu rozstawowi, a dopiero potem odczytuje rozpiętość.
Jak odczytać z tabeli rozpiętość dla profilu CW 100 przy rozstawie 40 cm?
Najpierw znajdź wiersz z "rozstaw profili 40 cm", następnie przejdź do kolumny "szerokość profili 100 mm (CW 100)". Wartość w komórce na przecięciu wiersza i kolumny jest szukaną dopuszczalną rozpiętością.
Dlaczego profil CW 100 może mieć większą rozpiętość niż CW 50?
Większa szerokość profilu zwykle oznacza większą sztywność przekroju, a więc mniejsze ugięcia przy tym samym obciążeniu. Dlatego systemowe tabele często dopuszczają większe rozpiętości dla CW 75 i CW 100 niż dla CW 50, przy tym samym rozstawie.
Czy w takim zadaniu trzeba znać normę PN-EN na pamięć?
Nie. W pytaniach typu "na podstawie danych w tabeli" źródłem informacji jest sama tabela dołączona do zadania. Znajomość zasad czytania tabel i parametrów (rozstaw, szerokość profilu) jest ważniejsza niż pamięciowe cytowanie norm.
Jakie błędy najczęściej popełnia się przy odczycie tabel rozpiętości profili CW?
Najczęstsze błędy to: pomylenie wiersza (30/40/50 cm), przesunięcie o jedną kolumnę (50/75/100 mm), mylenie rozstawu z rozpiętością oraz wybieranie największej liczby "na oko" bez sprawdzenia warunków. Pomaga głośne nazwanie wiersza i kolumny przed wyborem.
Czy większy rozstaw profili zawsze zmniejsza dopuszczalną rozpiętość?
W typowych tabelach systemowych tak bywa: większy rozstaw oznacza większe obciążenie przypadające na jeden profil, co ogranicza dopuszczalną rozpiętość. Na egzaminie nie zgaduj jednak "z zasady" — zawsze odczytuj wartość z tabeli dla konkretnego rozstawu i profilu.
Co oznacza zapis CW 100 w suchej zabudowie?
CW 100 to oznaczenie profilu stalowego (kształtownika) o szerokości 100 mm, stosowanego jako element konstrukcyjny w systemach suchej zabudowy, m.in. w ścianach i sufitach. W zadaniach tabelarycznych istotny jest właśnie wymiar (100) i odpowiadająca mu kolumna.
Kiedy w praktyce stosuje się sufity podwieszane samonośne na profilach CW?
Stosuje się je m.in. do obniżania stropu, ukrycia instalacji, poprawy akustyki lub wykonania zabudowy z płyt g-k. Dobór profili, rozstawu i rozpiętości pozwala zaplanować konstrukcję tak, aby była sztywna i nie ulegała nadmiernym ugięciom.
Jak szybko sprawdzać poprawność odpowiedzi w zadaniach "z tabeli" na egzaminie?
Stosuj stałą procedurę: 1) podkreśl dane w treści (CW 100, rozstaw 40 cm), 2) odszukaj wiersz, 3) odszukaj kolumnę, 4) odczytaj komórkę i porównaj z odpowiedziami. To minimalizuje błędy przesunięcia w tabeli.
info

Statystycznie 56% uczniów zna prawidłową odpowiedź. średnie

Źródła:

  • Tabela "Maksymalne rozpiętości profili typu CW w samonośnych sufitach podwieszanych [cm]" widoczna na ilustracji do zadania (źródło danych egzaminacyjnych).

Materiały:

  • Instrukcje montażu systemów suchej zabudowy (katalogi i wytyczne producentów profili i płyt g-k)
  • Podręczniki do kwalifikacji BUD.11 z działami o sufitach podwieszanych i rusztach stalowych
  • Ćwiczenia z odczytu tabel i schematów montażowych (zadania egzaminacyjne typu "na podstawie tabeli")
