KWALIFIKACJA BUD14 - STYCZEŃ 2016

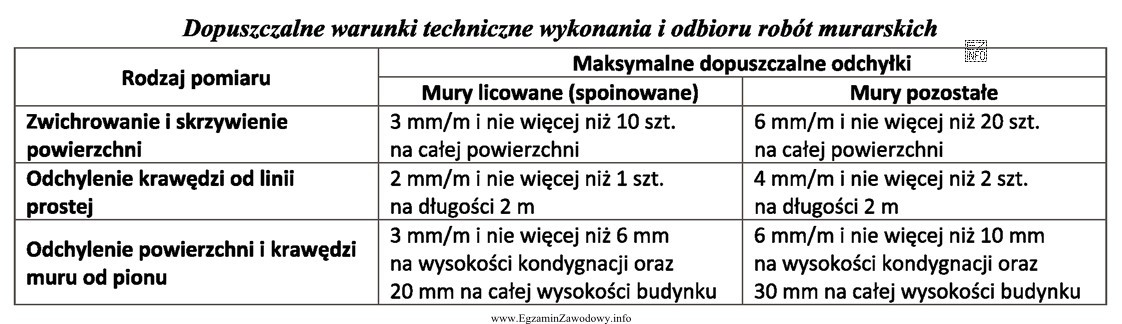

W pytaniu chodzi o dopuszczalne odchylenie od kierunku pionowego krawędzi muru, który ma być przeznaczony do tynkowania. Takie wymagania jakościowe najczęściej zapisuje się w tabelach tolerancji wykonania, aby dało się je łatwo sprawdzić podczas odbioru robót.

Poprawna odpowiedź: "6 mm/m i nie więcej niż 10 mm na wysokości kondygnacji." Jest prawidłowa, ponieważ zawiera dwa elementy typowe dla tolerancji geometrycznych:

• wskaźnik mm/m – mówi, jakie odchylenie jest dopuszczalne na każdym 1 metrze wysokości,
• wartość graniczną – ogranicza łączne odchylenie na całym rozpatrywanym odcinku (tu: na wysokości kondygnacji).

Dlaczego pozostałe odpowiedzi są błędne?

• "2 mm/m i nie więcej niż 10 mm na wysokości kondygnacji." – podaje inny wskaźnik mm/m. To typowa pułapka: identyczny limit 10 mm może skłaniać do wyboru, ale trzeba sprawdzić także wartość w mm na 1 m.
• "3 mm/m i nie więcej niż 20 mm na całej wysokości budynku." – miesza dwa inne kryteria: dotyczy całej wysokości budynku, a nie kondygnacji, oraz ma inną parę wartości. Uczeń może tu popełnić błąd przeniesienia tolerancji z innego wiersza tabeli.
• "10 mm/m i nie więcej niż 30 mm na całej wysokości budynku." – również odnosi się do całej wysokości budynku, a nie do kondygnacji, a ponadto dopuszcza większe odchylenia niż wymagane dla muru przygotowanego pod tynk, co zwykle wymaga lepszej geometrii podłoża.

Wskazówka egzaminacyjna: zawsze czytaj tolerancję "podwójnie": (1) mm/m oraz (2) limit maksymalny. Następnie upewnij się, że zgadza się zakres (kondygnacja czy cały budynek) i element (krawędź muru do tynkowania, a nie np. inny fragment konstrukcji).
