W tego typu zadaniach kluczowe są dwa kroki: obliczenie wielkości dachu z danych geometrycznych oraz poprawny odczyt z tabeli doboru systemu rynnowego.
1) Ustalenie wielkości dachu
Dach jednospadowy o wymiarach 20 × 7,5 m ma pole wynikające z tych wymiarów (w praktyce zadaniowej jest to zwykle pole odniesienia do doboru odwodnienia, zgodnie z założeniami tabeli). To pole służy potem jako argument wejściowy do tabeli.

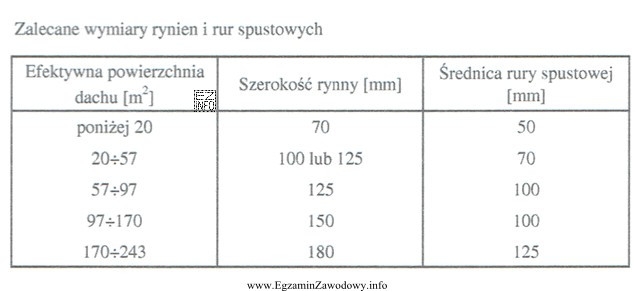

2) Odczyt z tabeli
Tabele doboru przypisują określonym zakresom powierzchni (lub innym parametrom przyjętym przez autora tabeli) zalecane wymiary rynien i rur spustowych. Dla dachu z zadania, zgodnie z tabelą, właściwy jest zestaw: "Szerokość rynny 150 mm, średnica rury spustowej 100 mm".
Dlaczego pozostałe odpowiedzi są błędne?
- "Szerokość rynny 125 mm, średnica rury spustowej 100 mm" – typowy błąd polega na wyborze popularnego rozmiaru rynny bez sprawdzenia, czy tabela dla danej powierzchni dopuszcza jeszcze 125 mm.
- "Szerokość rynny 100 mm, średnica rury spustowej 70 mm" – to zestaw zbyt mały dla rozpatrywanej wielkości dachu; często wynika z nieuwagi lub pomylenia przedziałów w tabeli.
- "Szerokość rynny 180 mm, średnica rury spustowej 125 mm" – to zestaw przewymiarowany w stosunku do wyniku tabeli; wybór może wynikać z założenia "im większe, tym bezpieczniej", ale w zadaniu egzaminacyjnym liczy się zgodność z tabelą.
Wskazówka egzaminacyjna: nawet gdy obliczenie pola jest proste, największym ryzykiem jest nieuważne dopasowanie do zakresu w tabeli (np. granice przedziałów). Zawsze sprawdź, do którego przedziału trafia wynik i czy tabela nie ma osobnych warunków dla rodzaju dachu.
